Автоматический. смазка трубопроводы (стрела)<HG><выбор> — HITACHI EX200-5LV JAP

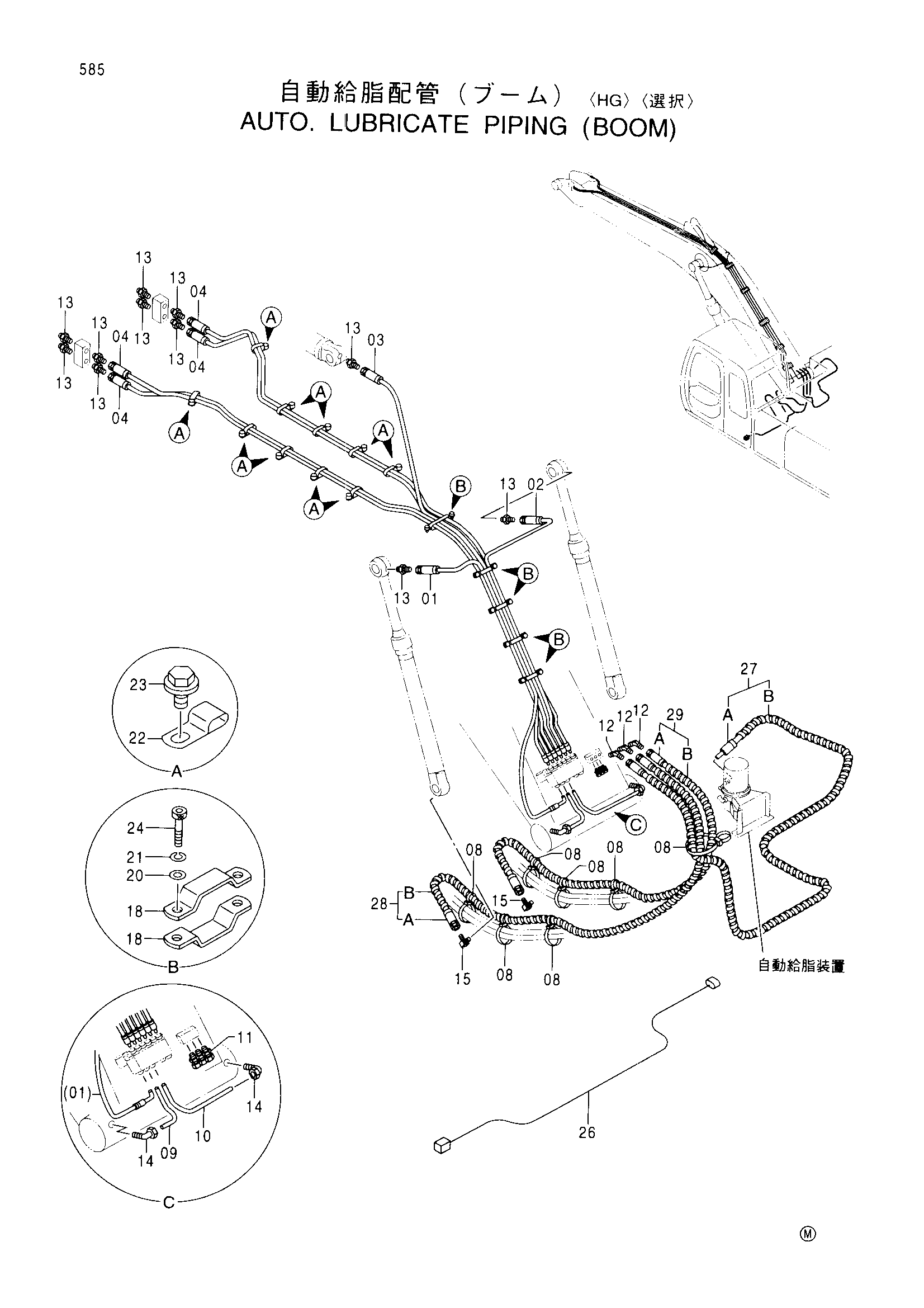

Заводская схема «Автоматический. смазка трубопроводы (стрела)<HG><выбор>» для HITACHI EX200-5LV JAP. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4370433 | Пластиковый шланг | 1 |
| 02 | 4370424 | Пластиковый шланг | 1 |
| 03 | 4370425 | Пластиковый шланг | 1 |
| 04 | 4370426 | Пластиковый шланг | 4 |
| 08 | 4373212 | Ленточный зажим | 7 |
| 09 | 4367197 | Трубка | 1 |
| 10 | 4367192 | Трубка | 1 |
| 11 | 4352673 | Штуцер трубки | 3 |
| 12 | 4154655 | Угловой штуцер | 3 |
| 13 | 4154651 | Адаптер | 11 |
| 14 | 4352674 | Штуцер трубки | 2 |
| 15 | 4298746 | Угловой штуцер | 2 |
| 18 | 4367283 | Хомут шланга | 10 |
| 20 | A590106 | Плоская шайба | 10 |
| 21 | A590906 | Пружинная шайба | 10 |
| 22 | 4192018 | Зажим | 10 |
| 23 | J011016 | Болт с шайбой | 8 |
| 24 | J780625 | Болт с внутренним шестигранником | 10 |
| 26 | 3076017 | Жгут проводов | 1 |
| 27 | 9153180 | Шланг в сборе | 1 |
| 27A | 4370422 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 6 |
| 28 | 9153196 | Шланг в сборе | 1 |
| 28A | 4370382 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 4 |
| 29 | 9153195 | Шланг в сборе | 1 |
| 29A | 4370380 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5LV JAP и серийный номер машины. Это снижает риск заказа детали другого исполнения.
