Крышка (4)<200, HG, LV, X, E, Z, H, K> — HITACHI EX200-5LV JAP

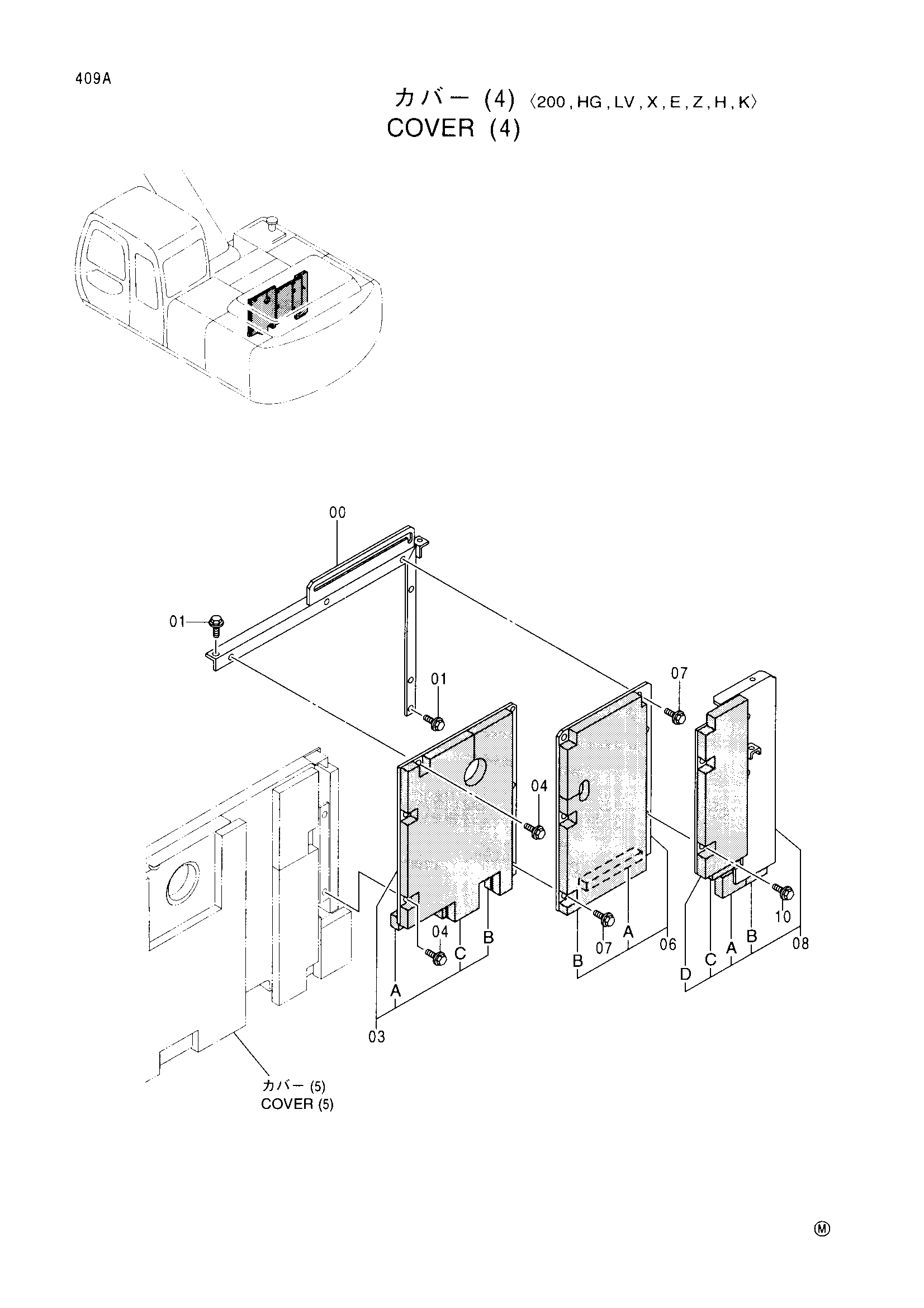

Заводская схема «Крышка (4)<200, HG, LV, X, E, Z, H, K>» для HITACHI EX200-5LV JAP. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066871 | Опора | 1 |
| 00 | 8066871 | Опора | 1 |
| 00 | 8066871 | Опора | 1 |
| 00 | 8066871 | Опора | 1 |
| 00 | 8061119 | Опора | 1 |
| 00 | 8061119 | Опора | 1 |
| 00 | 8061119 | Опора | 1 |
| 00 | 8066871 | Опора | 1 |
| 00 | 8066871 | Опора | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 03 | 7029340 | Крышка | 1 |
| 03A | 4380794 | Резиновая прокладка | 1 |
| 03B | 4380795 | Резиновая прокладка | 1 |
| 03C | 4380796 | Резиновая прокладка | 1 |
| 04 | J031025 | Болт с шайбой | 3 |
| 06 | 8066729 | Крышка | 1 |
| 06 | 8066729 | Крышка | 1 |
| 06 | 8061079 | Крышка | 1 |
| 06 | 8066729 | Крышка | 1 |
| 06 | 8066729 | Крышка | 1 |
| 06 | 8066729 | Крышка | 1 |
| 06 | 8061079 | Крышка | 1 |
| 06 | 8061079 | Крышка | 1 |
| 06 | 8066729 | Крышка | 1 |
| 06A | 4380792 | Резиновая прокладка | 1 |
| 06B | 4380793 | Резиновая прокладка | 1 |
| 07 | J031025 | Болт с шайбой | 4 |
| 08 | 7032068 | Крышка | 1 |
| 08 | 7032068 | Крышка | 1 |
| 08 | 7032068 | Крышка | 1 |
| 08 | 7032068 | Крышка | 1 |
| 08 | 7032068 | Крышка | 1 |
| 08 | 7030717 | Крышка | 1 |
| 08 | 7030717 | Крышка | 1 |
| 08 | 7030717 | Крышка | 1 |
| 08 | 7032068 | Крышка | 1 |
| 08A | 4380788 | Резиновая прокладка | 1 |
| 08B | 4380789 | Резиновая прокладка | 1 |
| 08C | 4380790 | Резиновая прокладка | 1 |
| 08D | 4380791 | Резиновая прокладка | 1 |
| 10 | J031025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5LV JAP и серийный номер машины. Это снижает риск заказа детали другого исполнения.
