Ход рычаг дампер — HITACHI EX200-5LV JAP

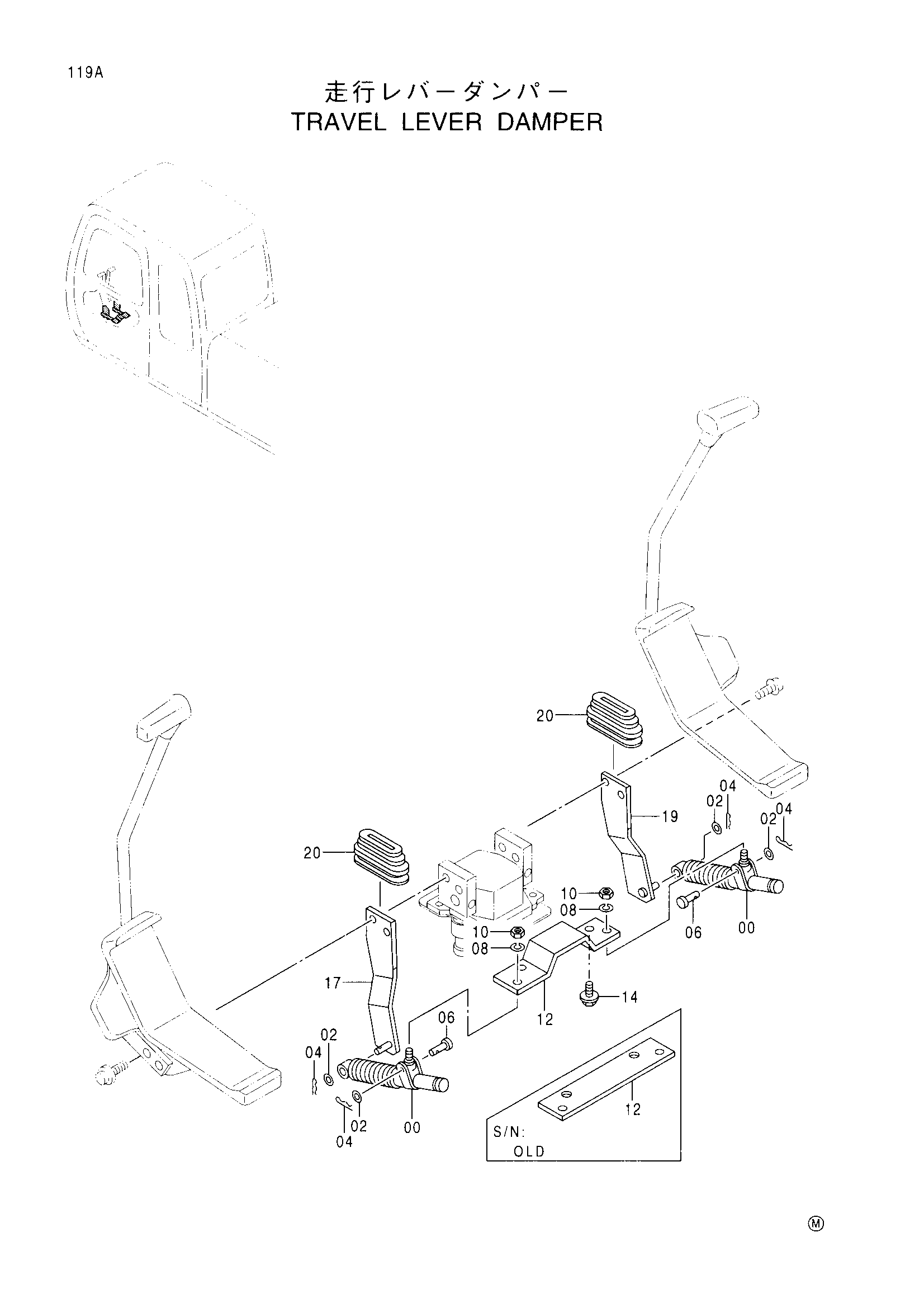

Заводская схема «Ход рычаг дампер» для HITACHI EX200-5LV JAP. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4204959	Амортизатор	2
02	A590108	Плоская шайба	4
04	4022697	Стопорный палец	4
06	4044928	Палец	2
08	A590908	Пружинная шайба	2
10	M500807	Гайка	2
12	4359716	Кронштейн	1
12	4359716	Кронштейн	1
12	4359716	Кронштейн	1
12	4359716	Кронштейн	1
12	4359716	Кронштейн	1
12	4359716	Кронштейн	1
12	4335927 замена: 4359716	Пластина	1
12	4335927 замена: 4359716	Пластина	1
12	4335927 замена: 4359716	Пластина	1
12	4335927 замена: 4359716	Пластина	1
12	4335927 замена: 4359716	Пластина	1
12	4335927 замена: 4359716	Пластина	1
12	4359716	Кронштейн	1
14	J011020	Болт с шайбой	2
17	9741921	Левый кронштейн	1
17	9742277	Левый кронштейн	1
17	9742277	Левый кронштейн	1
17	9742277	Левый кронштейн	1
17	9742277	Левый кронштейн	1
17	9742277	Левый кронштейн	1
17	9742277	Левый кронштейн	1
17	9741921	Левый кронштейн	1
17	9741921	Левый кронштейн	1
17	9741921	Левый кронштейн	1
17	9741921	Левый кронштейн	1
17	9741921	Левый кронштейн	1
17	9742277	Левый кронштейн	1
19	9741920	Правый кронштейн	1
19	9742276	Правый кронштейн	1
19	9742276	Правый кронштейн	1
19	9742276	Правый кронштейн	1
19	9742276	Правый кронштейн	1
19	9742276	Правый кронштейн	1
19	9741920	Правый кронштейн	1
19	9741920	Правый кронштейн	1
19	9741920	Правый кронштейн	1
19	9741920	Правый кронштейн	1
19	9741920	Правый кронштейн	1
19	9742276	Правый кронштейн	1
19	9742276	Правый кронштейн	1
20	3076503	Защитный чехол	2
20	3076503	Защитный чехол	2
20	3076503	Защитный чехол	2
20	3076503	Защитный чехол	2
20	3076503	Защитный чехол	2
20	3076503	Защитный чехол	2
20	4334712 замена: 3076503	Защитный чехол	2
20	4334712 замена: 3076503	Защитный чехол	2
20	4334712 замена: 3076503	Защитный чехол	2
20	4334712 замена: 3076503	Защитный чехол	2
20	4334712 замена: 3076503	Защитный чехол	2
20	4334712 замена: 3076503	Защитный чехол	2
20	3076503	Защитный чехол	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5LV JAP и серийный номер машины. Это снижает риск заказа детали другого исполнения.
