Гидрораспределитель (4/5) — HITACHI EX200-5HG

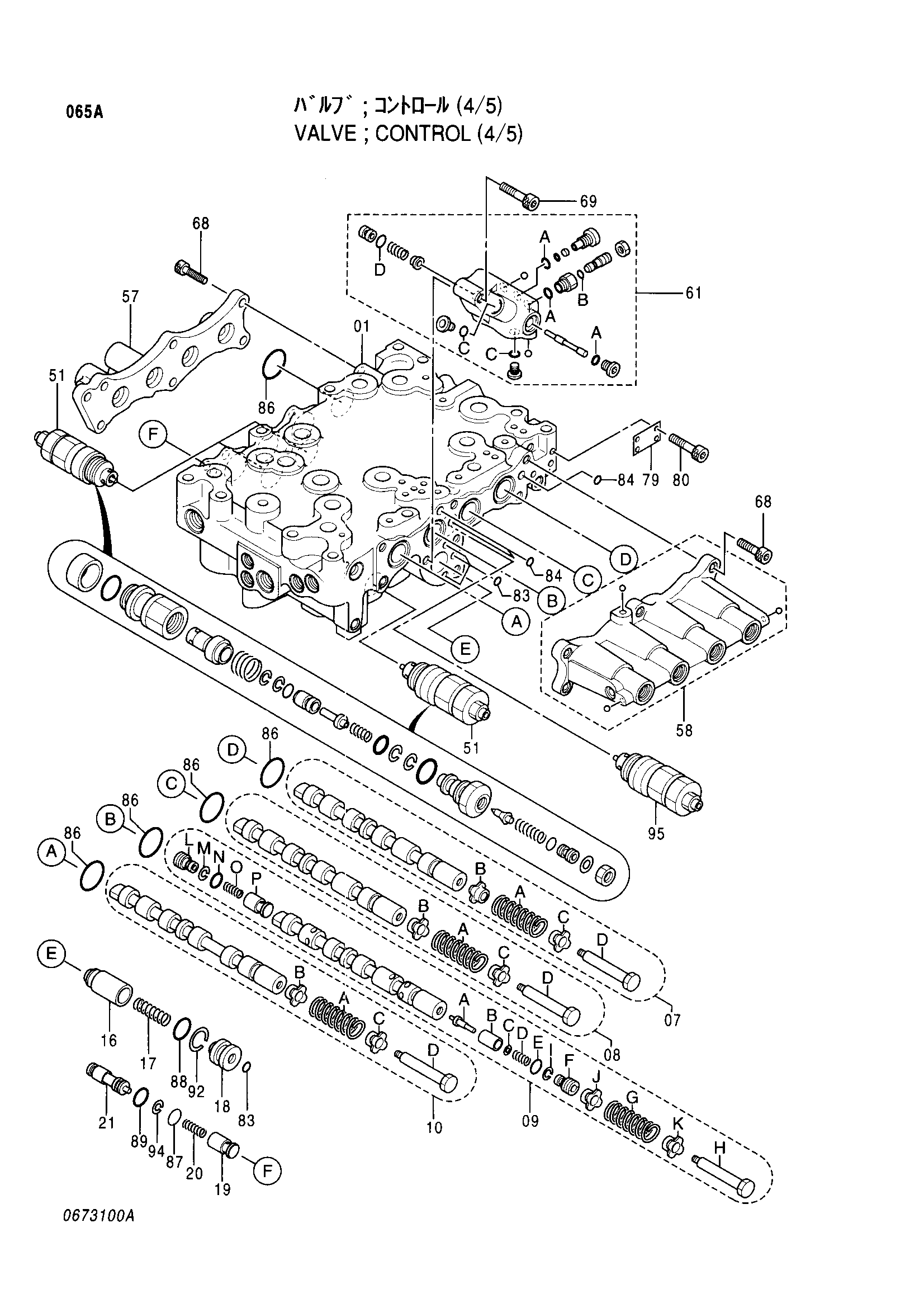

Заводская схема «Гидрораспределитель (4/5)» для HITACHI EX200-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4366959 | Гидрораспределитель (4/5) | 1 | |
| 07A | 0667932 | Пружина | 1 |
| 07B | 0306003 | Седло пружины | 1 |
| 07C | 0306003 | Седло пружины | 1 |
| 07D | 0413801 | Болт | 1 |
| 08A | 0667932 | Пружина | 1 |
| 08B | 0306003 | Седло пружины | 1 |
| 08C | 0306003 | Седло пружины | 1 |
| 08D | 0413801 | Болт | 1 |
| 09A | 0685403 | Тарельчатый клапан | 1 |
| 09A | 0668011 | Тарельчатый клапан | 1 |
| 09B | 0668012 | Втулка | 1 |
| 09B | 0685404 | Втулка | 1 |
| 09C | 0668013 | Шайба | 1 |
| 09C | 0685405 | Шайба | 1 |
| 09D | 0668014 | Пружина | 1 |
| 09D | 0685406 | Пружина | 1 |
| 09E | 0668015 | Уплотнительное кольцо | 1 |
| 09F | 0668016 | Пробка | 1 |
| 09G | 0667932 | Пружина | 1 |
| 09H | 0413801 | Болт | 1 |
| 09I | 0332924 | Пружина бакк-уп | 1 |
| 09J | 0306003 | Седло пружины | 1 |
| 09K | 0306003 | Седло пружины | 1 |
| 09L | 0668016 | Пробка | 1 |
| 09M | 0332924 | Опорное кольцо | 1 |
| 09N | 0668015 | Уплотнительное кольцо | 1 |
| 09O | 0668007 | Пружина | 1 |
| 09P | 0668006 | Тарельчатый клапан | 1 |
| 10A | 0667932 | Пружина | 1 |
| 10B | 0306003 | Седло пружины | 1 |
| 10C | 0306003 | Седло пружины | 1 |
| 10D | 0413801 | Болт | 1 |
| 16 | 0667912 | Тарельчатый клапан | 1 |
| 17 | 0667913 | Пружина | 1 |
| 18 | 0667916 | Проставка | 1 |
| 19 | 0668006 | Тарельчатый клапан | 1 |
| 20 | 0668007 | Пружина | 1 |
| 21 | 0668008 | Проставка | 1 |
| 51 | 4372039 | Предохранительный клапан в сборе | 3 |
| 57 | 0668009 | Колпачок | 1 |
| 58 | 0668010 | Колпачок в сборе | 1 |
| 61 | 4372035 | Корпус | 1 |
| 61A | 957366 | Уплотнительное кольцо | 3 |
| 61B | 4032996 | Уплотнительное кольцо | 1 |
| 61C | 4506408 | Уплотнительное кольцо | 2 |
| 61D | 971823 | Уплотнительное кольцо | 1 |
| 68 | 0353228 | Болт с внутренним шестигранником | 14 |
| 69 | 0667714 | Болт с внутренним шестигранником | 2 |
| 83 | 4506406 | Уплотнительное кольцо | 4 |
| 84 | 4506320 | Уплотнительное кольцо | 3 |
| 86 | A810040 | Уплотнительное кольцо | 8 |
| 87 | 933226 | Уплотнительное кольцо | 1 |
| 88 | 953610 | Уплотнительное кольцо | 1 |
| 89 | 985100 | Уплотнительное кольцо | 1 |
| 92 | 4028266 | Опорное кольцо | 1 |
| 94 | 0332924 | Опорное кольцо | 1 |
| 95 | 4358914 | Предохранительный клапан в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
