4 Ходовой многофункциональный рычаг трубопроводы (4)<выбор> — HITACHI EX200-5HG

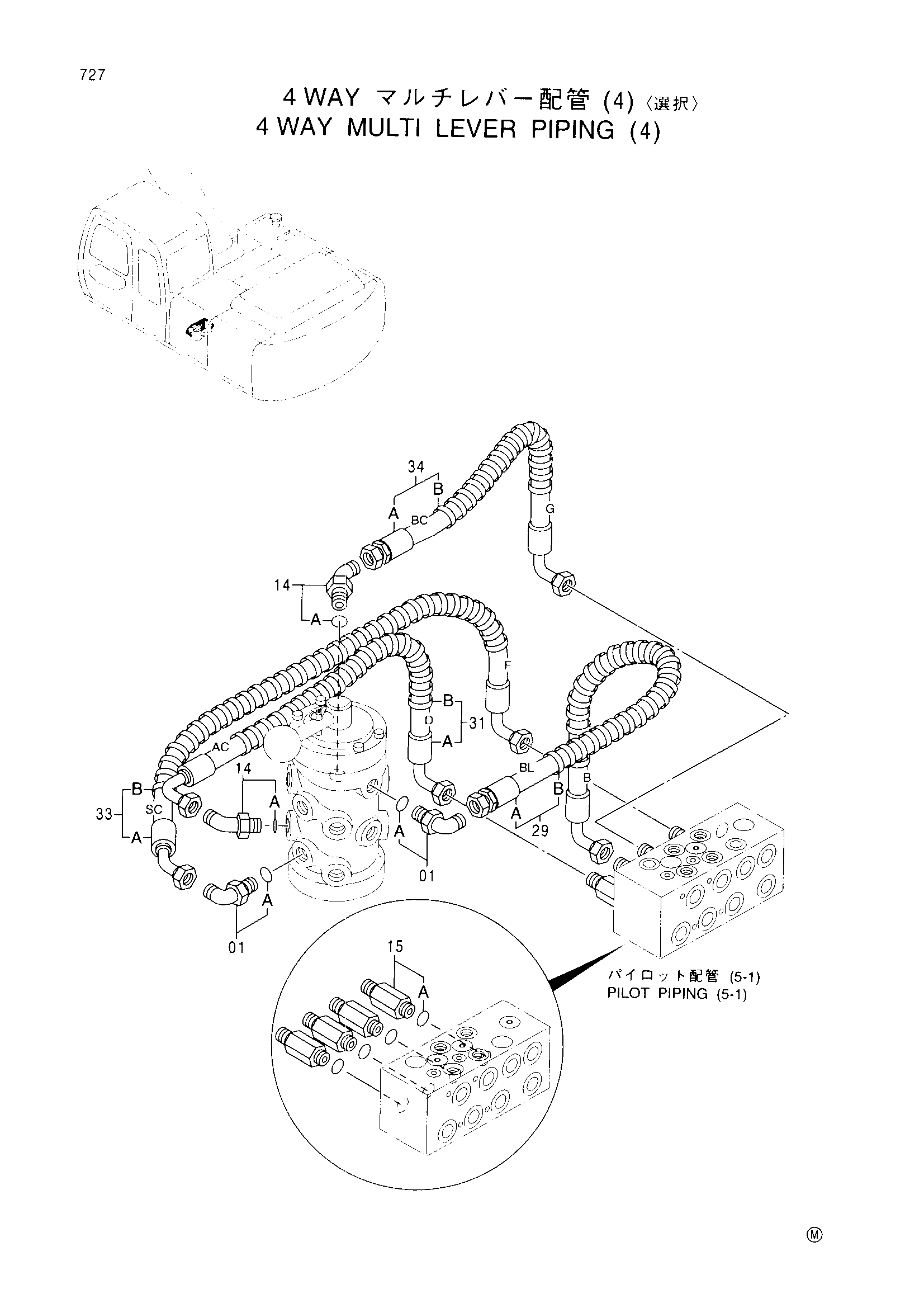

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (4)<выбор>» для HITACHI EX200-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4276965 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 9140697 | Шланг в сборе | 1 |
| 29A | 4349824 | Шланг (BL, B) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 31 | 9140698 | Шланг в сборе | 1 |
| 31A | 4349826 | Шланг (AC, D) | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 33 | 9140700 | Шланг в сборе | 1 |
| 33A | 4349828 | Шланг (SC, F) | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 34 | 9140701 | Шланг в сборе | 1 |
| 34A | 4349829 | Шланг (BC, G) | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
