Шланг защита от разрыва клапан трубопроводы (рукоять): 1 <выбор> — HITACHI EX200-5HG

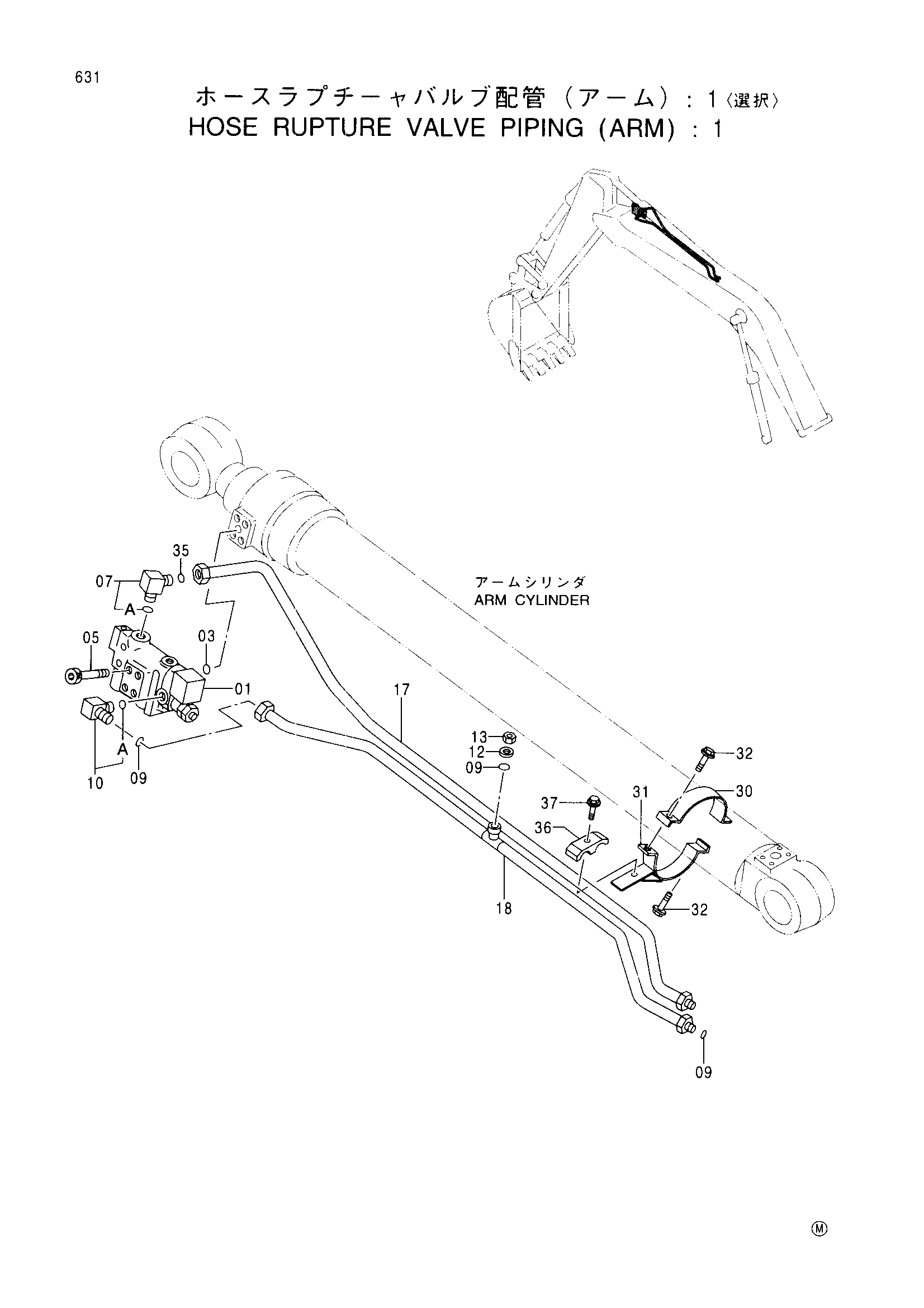

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 1 <выбор>» для HITACHI EX200-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9149058 | Клапан шланг защита от разрыва | 1 |
| 03 | A811035 | Уплотнительное кольцо | 1 |
| 05 | J781290 | Болт с внутренним шестигранником | 4 |
| 07 | 4208474 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 4224403 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4189094 | Колпачок | 1 |
| 13 | 4188136 | Гайка | 1 |
| 17 | 8065620 | Трубка | 1 |
| 18 | 8065619 | Трубка | 1 |
| 30 | 8057773 | Хомут | 1 |
| 31 | 9741528 | Хомут | 1 |
| 32 | J021035 | Болт с шайбой | 2 |
| 35 | 4187329 | Уплотнительное кольцо | 1 |
| 36 | 4153488 | Хомут трубки | 1 |
| 37 | J011270 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
