Кабина (4) — HITACHI EX200-5HG

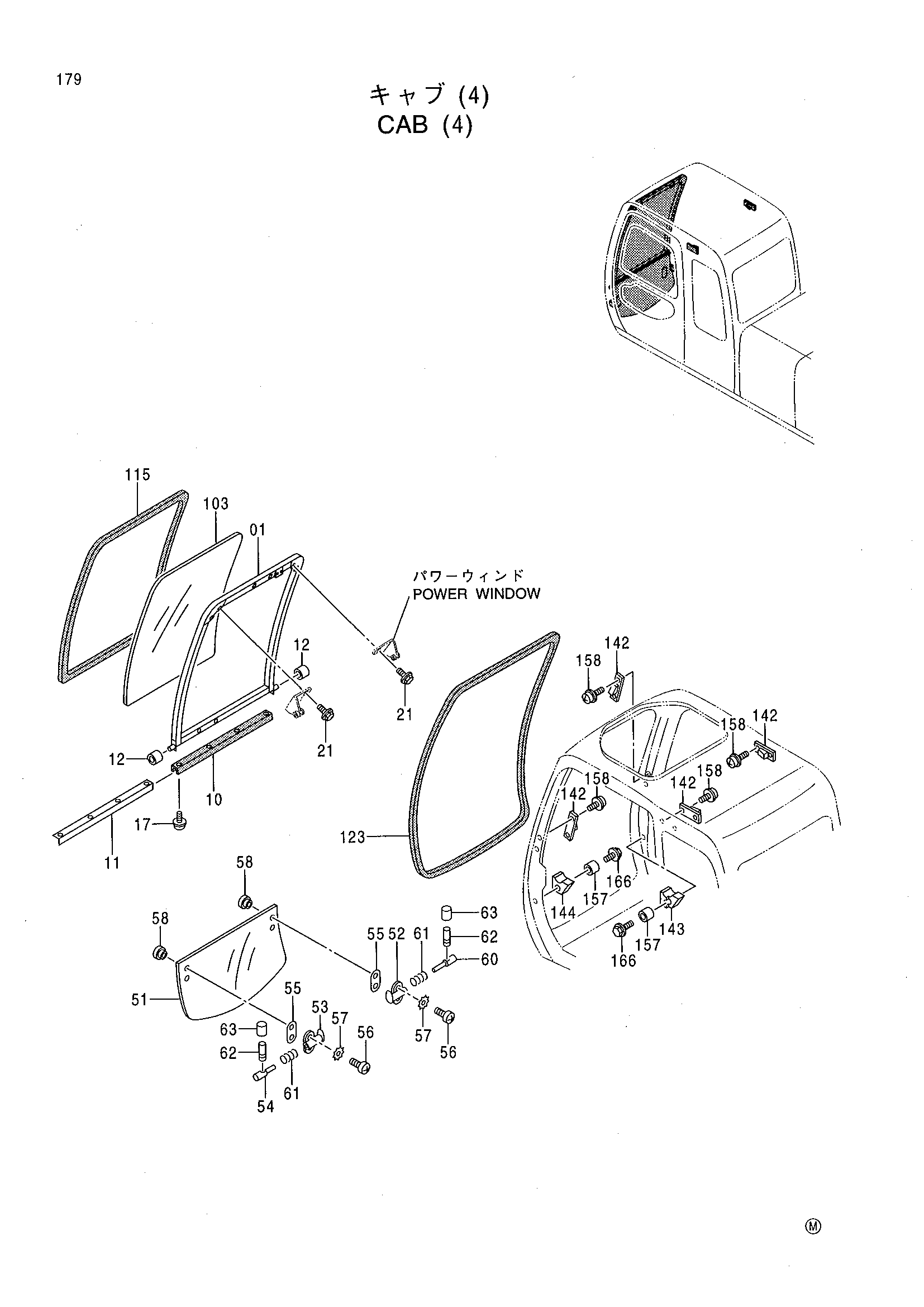

Заводская схема «Кабина (4)» для HITACHI EX200-5HG. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4369596 | Рама виндв | 1 |
| 10 | 4369607 | Резиновая прокладка | 1 |
| 11 | 4369608 | Пластина | 1 |
| 12 | 4369606 | Ролик | 2 |
| 17 | 4372214 | Самонарезающий винт | 4 |
| 21 | 4372226 | Болт с шайбой | 4 |
| 51-6 | 4369587 | Нижний окно в сборе | 1 |
| 51 | 4369588 | Стекло | 1 |
| 52 | 4369590 | Защёлка | 1 |
| 53 | 4369593 | Защёлка | 1 |
| 54 | 4204547 | Палец | 1 |
| 55 | 4369594 | Манжета | 2 |
| 56 | 4372213 | Винт | 4 |
| 57 | 4372561 | Всхер | 4 |
| 58 | 4369674 | Фиксатор | 4 |
| 60 | 4369591 | Вал | 1 |
| 61 | 494918 | Пружина A | 2 |
| 62 | 4295480 | Рычаг | 2 |
| 63 | 4295876 | Крышка | 2 |
| 103 | 4369609 | Стекло | 1 |
| 115 | 4369610 | Резиновая прокладка | 1 |
| 123 | 4369586 | Резиновая прокладка | 1 |
| 142 | 4369578 | Ограничитель | 6 |
| 143 | 4369575 | Ограничитель | 1 |
| 144 | 4369576 | Ограничитель | 1 |
| 157 | 4369577 | Коллер | 2 |
| 158 | 4372211 | Винт с шайбой | 12 |
| 166 | 4372221 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5HG и серийный номер машины. Это снижает риск заказа детали другого исполнения.
