Гусеничная рама — HITACHI EX200-5 JPN

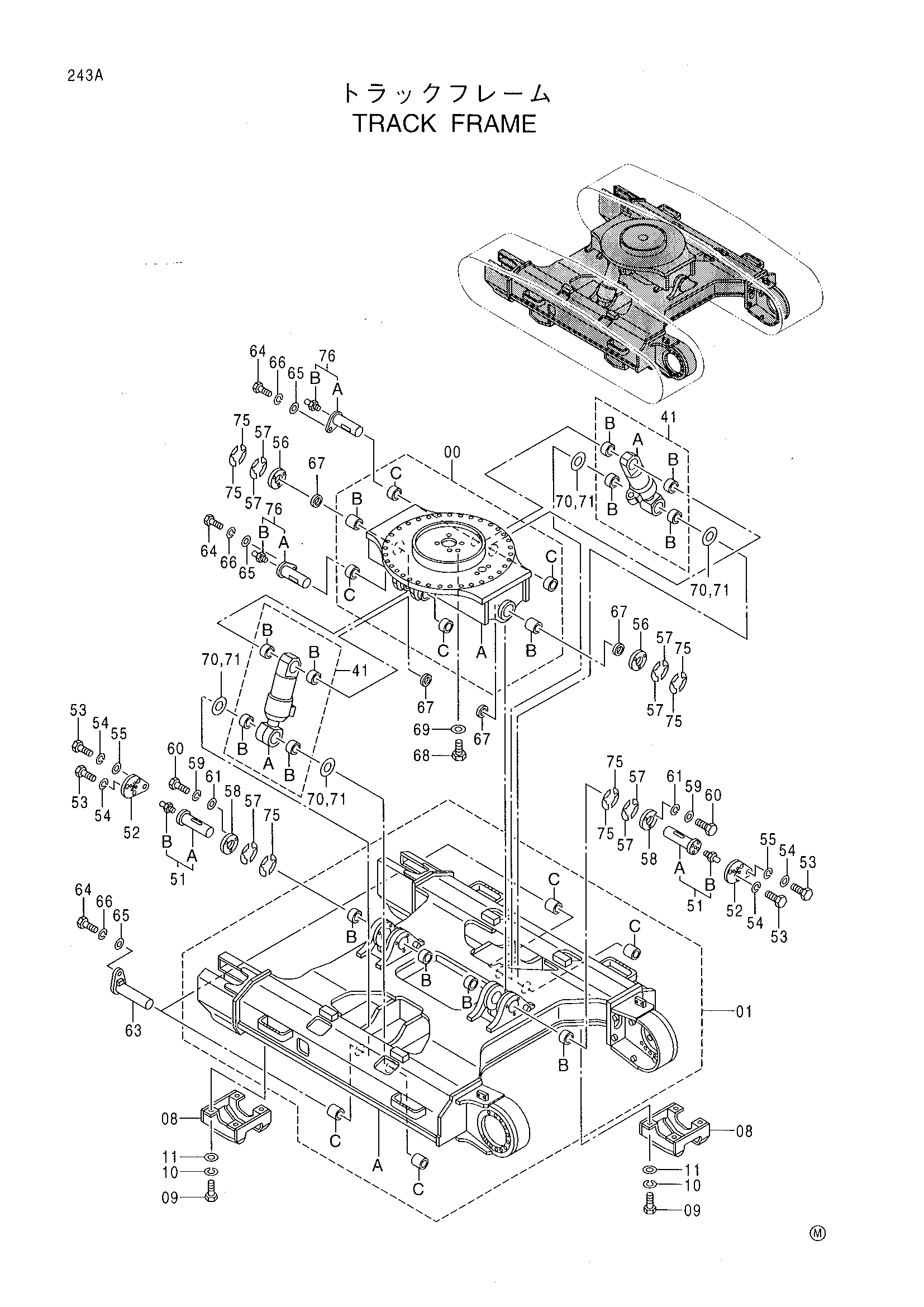

Заводская схема «Гусеничная рама» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9164442 | Рама базовый в сборе | 1 |
| 00A | 6016877 | Рама базовый | 1 |
| 00B | 3080500 | Втулка | 2 |
| 00C | 4391746 | Втулка | 4 |
| 01 | 9164439 | Гусеничная рама | 1 |
| 01A | 5005662 | Гусеничная рама | 1 |
| 01B | 4391590 | Втулка | 4 |
| 01C | 4391591 | Втулка | 4 |
| 08 | 8052020 | Защитный кожух | 4 |
| 09 | 4252880 | Болт | 16 |
| 10 | A590918 | Пружинная шайба | 16 |
| 11 | J222018 | Шайба | 16 |
| 41 | 9164463 | Гидроцилиндр | 2 |
| 41A | 4391777 | Гидроцилиндр | 1 |
| 41B | 4381857 | Втулка | 4 |
| 51 | 9164477 | Палец | 2 |
| 51A | 3080520 | Палец | 1 |
| 51B | J75481 | Пресс-маслёнка | 1 |
| 52 | 4391808 | Стопорная пластина | 2 |
| 53 | J911840 | Болт | 10 |
| 54 | A590918 | Пружинная шайба | 10 |
| 55 | 4390083 | Шайба | 2 |
| 56 | 4277928 | Бобышка | 2 |
| 57 | 4277930 | Регулировочная шайба | 36 |
| 58 | 4277929 | Пластина | 2 |
| 59 | A590914 | Пружинная шайба | 6 |
| 60 | J901402 | Болт | 6 |
| 61 | A590114 | Плоская шайба | 6 |
| 63 | 8070219 | Палец | 2 |
| 64 | J912040 | Болт | 4 |
| 65 | 4040826 | Шайба | 4 |
| 66 | A590920 | Пружинная шайба | 4 |
| 67 | 4074008 | Пылезащитное уплотнение | 4 |
| 68 | J901220 | Болт | 1 |
| 69 | A590112 | Плоская шайба | 1 |
| 70 | 4375134 | Упорная пластина | 16 |
| 71 | 4375136 | Упорная пластина | 12 |
| 75 | 4396659 | Регулировочная шайба | 12 |
| 76 | 9168897 | Палец | 2 |
| 76A | 8070218 | Палец | 1 |
| 76B | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
