Пилотные гидролинии (PTO и поток производительность селектор): 2 — HITACHI EX200-5 JPN

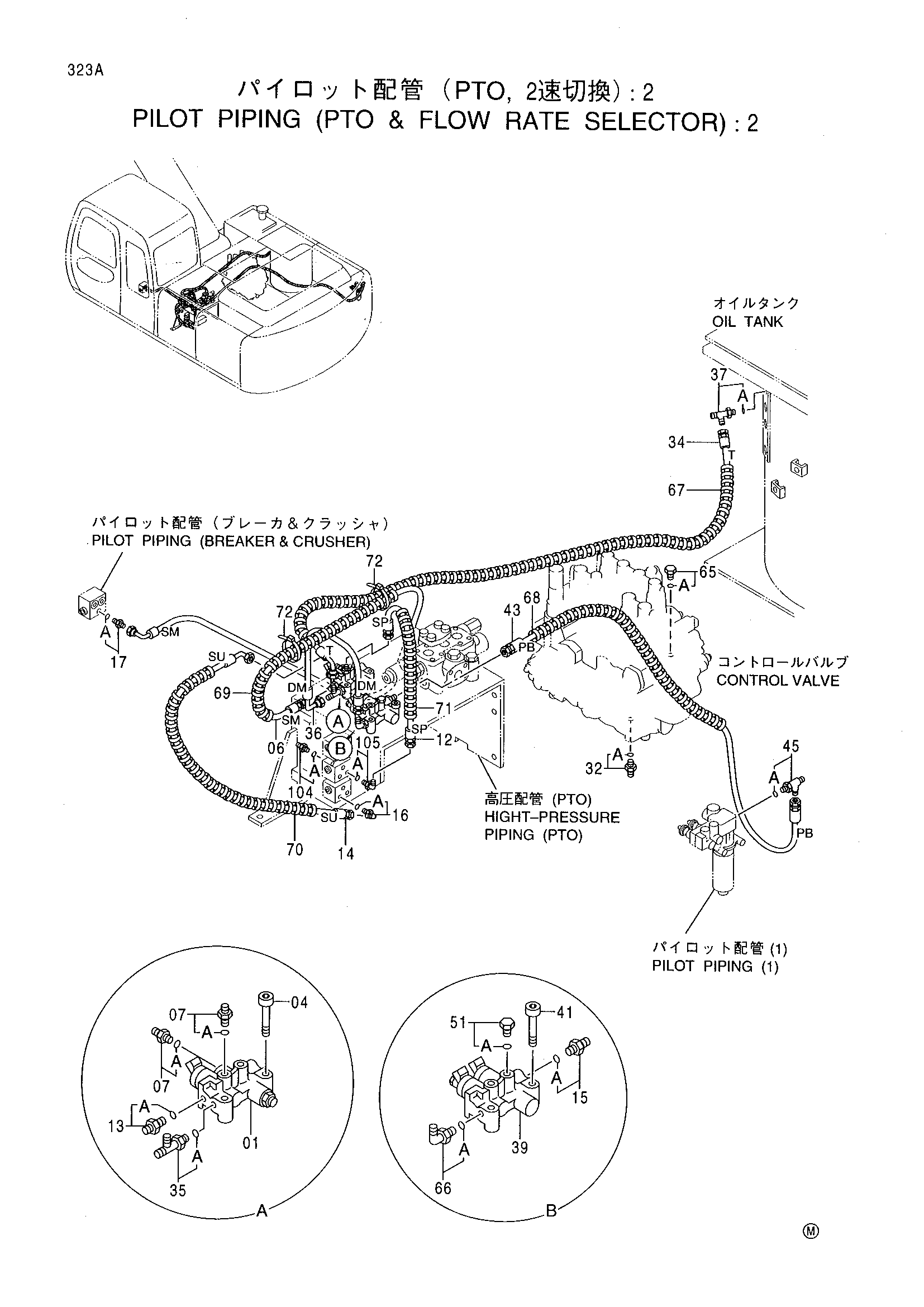

Заводская схема «Пилотные гидролинии (PTO и поток производительность селектор): 2» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351669 | Электромагнитный клапан | 1 |
| 04 | J781060 | Болт с внутренним шестигранником | 2 |
| 06 | 4368928 | Шланг | 1 |
| 07 | 4200467 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4431375 | Шланг | 1 |
| 13 | 4200467 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4431622 | Шланг | 1 |
| 15 | 4200467 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4154671 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4200467 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4200466 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4368891 | Шланг | 1 |
| 35 | 4207300 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4368884 | Шланг | 1 |
| 37 | 4205363 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4351659 | Электромагнитный клапан | 1 |
| 41 | J781060 | Болт с внутренним шестигранником | 2 |
| 43 | 4382552 | Шланг | 1 |
| 45 | 4222016 | Тройник | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4093624 | Пробка | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4156434 | Угловой штуцер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4327293 | Защитный кожух | 5 |
| 68 | 4327293 | Защитный кожух | 4 |
| 69 | 4327293 | Защитный кожух | 2 |
| 70 | 4327293 | Защитный кожух | 2 |
| 71 | 4327293 | Защитный кожух | 2 |
| 72 | 4055312 | Ленточный зажим | 2 |
| 104 | 4200466 | Адаптер | 1 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | 4154671 | Угловой штуцер | 1 |
| 105A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
