Электрооборудование (F) — HITACHI EX200-5 JPN

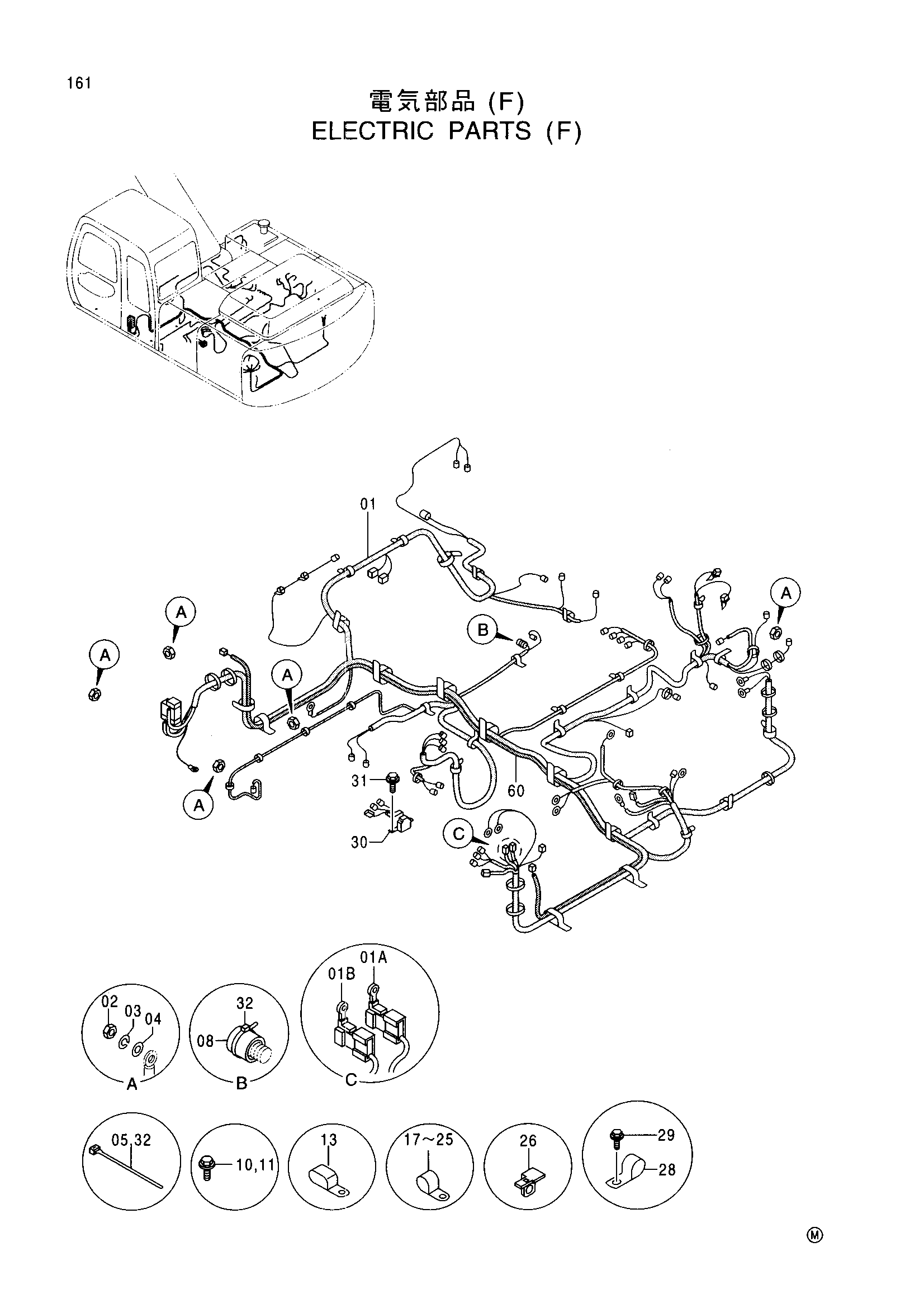

Заводская схема «Электрооборудование (F)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0002104 замена: 0002104 | Жгут проводов | 1 |
| 01 | 0002104 замена: 4417248 | Жгут проводов | 1 |
| 01 | 0003779 | Жгут проводов | 1 |
| 01A | 4270554 | Фусибле-линк (40A) | 1 |
| 01B | 4287670 | Фусибле-линк (60A) | 1 |
| 02 | J950010 | Гайка | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Плоская шайба | 5 |
| 05 | 4055311 | Ленточный зажим | 13 |
| 05 | 4055311 | Ленточный зажим | 14 |
| 08 | 4207239 | Колпачок | 1 |
| 10 | J011020 | Болт с шайбой | 26 |
| 11 | J011220 | Болт с шайбой | 1 |
| 13 | 4190282 | Зажим (18X2) | 2 |
| 17 | 4190275 | Зажим (14) | 5 |
| 19 | 4190263 | Зажим (25) | 3 |
| 20 | 4190277 | Зажим (22) | 4 |
| 21 | 4190264 | Зажим (35) | 5 |
| 23 | 4190273 | Зажим (18) | 6 |
| 24 | 4190272 | Зажим (12) | 1 |
| 25 | 4190261 | Зажим (10) | 3 |
| 26 | 4257159 | Кронштейн | 2 |
| 28 | 4000860 | Зажим трубка (20) | 1 |
| 29 | J010616 | Болт с шайбой | 1 |
| 30 | 4279835 | Реле защитный | 1 |
| 31 | J010816 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 60 | 4417248 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
