Гидроцилиндр ковша — HITACHI EX200-5 JPN

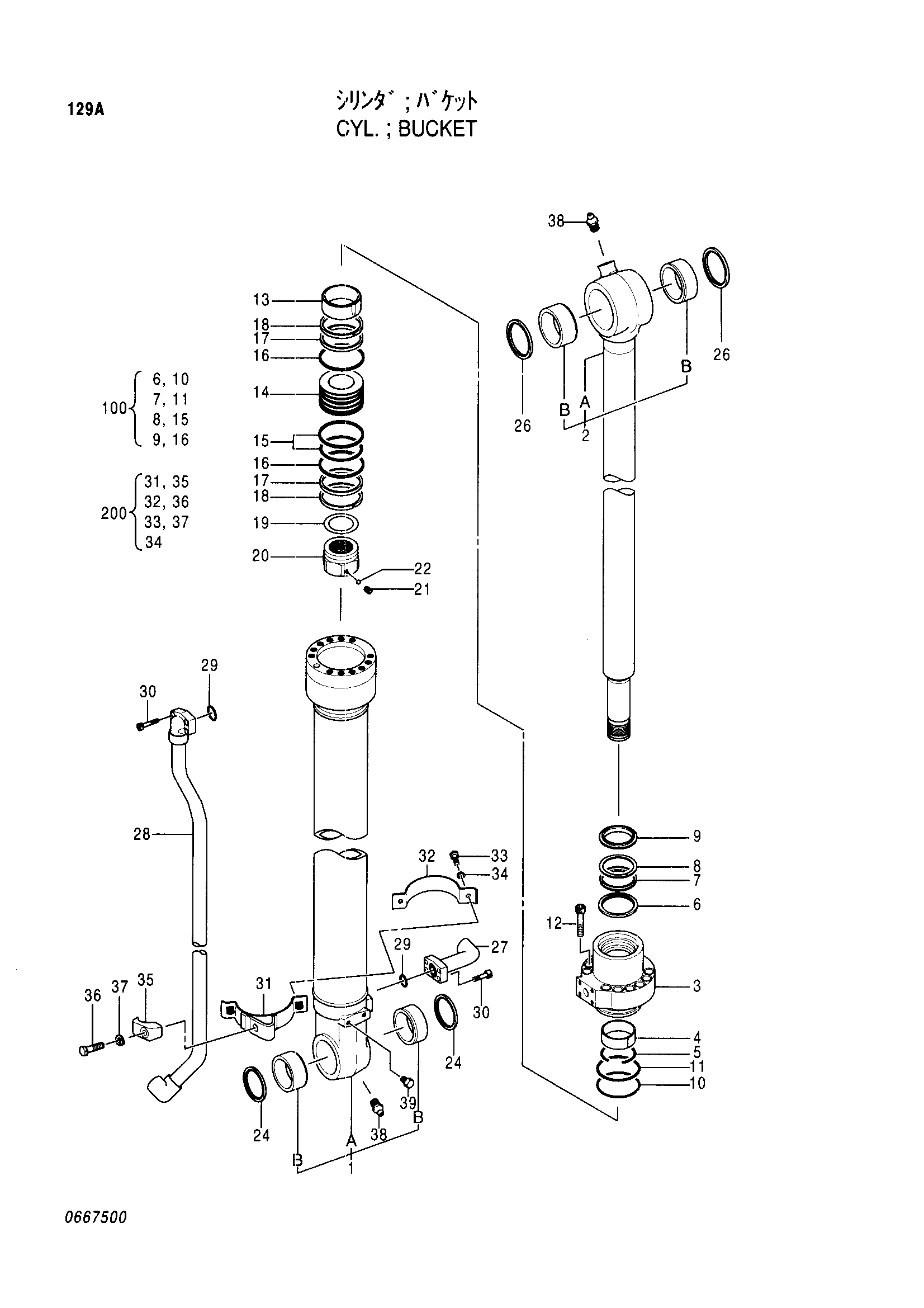

Заводская схема «Гидроцилиндр ковша» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4318327	Гидроцилиндр ковша	1
1	0667501	Труба гидроцилиндра в сборе	1
1B	4352400	Втулка пальца	2
2	0667502	Шток поршня в сборе	1
2B	4352398	Втулка пальца	2
3	0667503	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0409605	Кольцо	1
7	0240911	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0667504	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0410004	Амортизирующий подшипник	1
14	0409007	Поршень	1
15	0240915	Кольцо уплотнение в сборе	1
16	0409008	Опорное кольцо	2
17	0667008	Направляющее кольцо	2
18	0298907	Направляющее кольцо	2
19	0409010	Регулировочная шайба	1
20	0667009	Гайка	1
21	0309011	Винт	1
22	0111707	Стальной шарик	1
24	0408810	Грязесъёмное кольцо	2
26	4067902	Пылезащитное уплотнение	2
27	0309312	Соединение	1
28	0667505	Трубка	1
29	4506430	Уплотнительное кольцо	2
30	0158855	Болт с внутренним шестигранником	8
31	0667012	Лента	1
32	0327410	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0309021	Держатель	1
36	0667013	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	2
39	0409110	Болт	2
100	4364917	Комплект уплотнений	1
200	0667014	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
