Гидроцилиндр ковша — HITACHI EX200-5 JPN

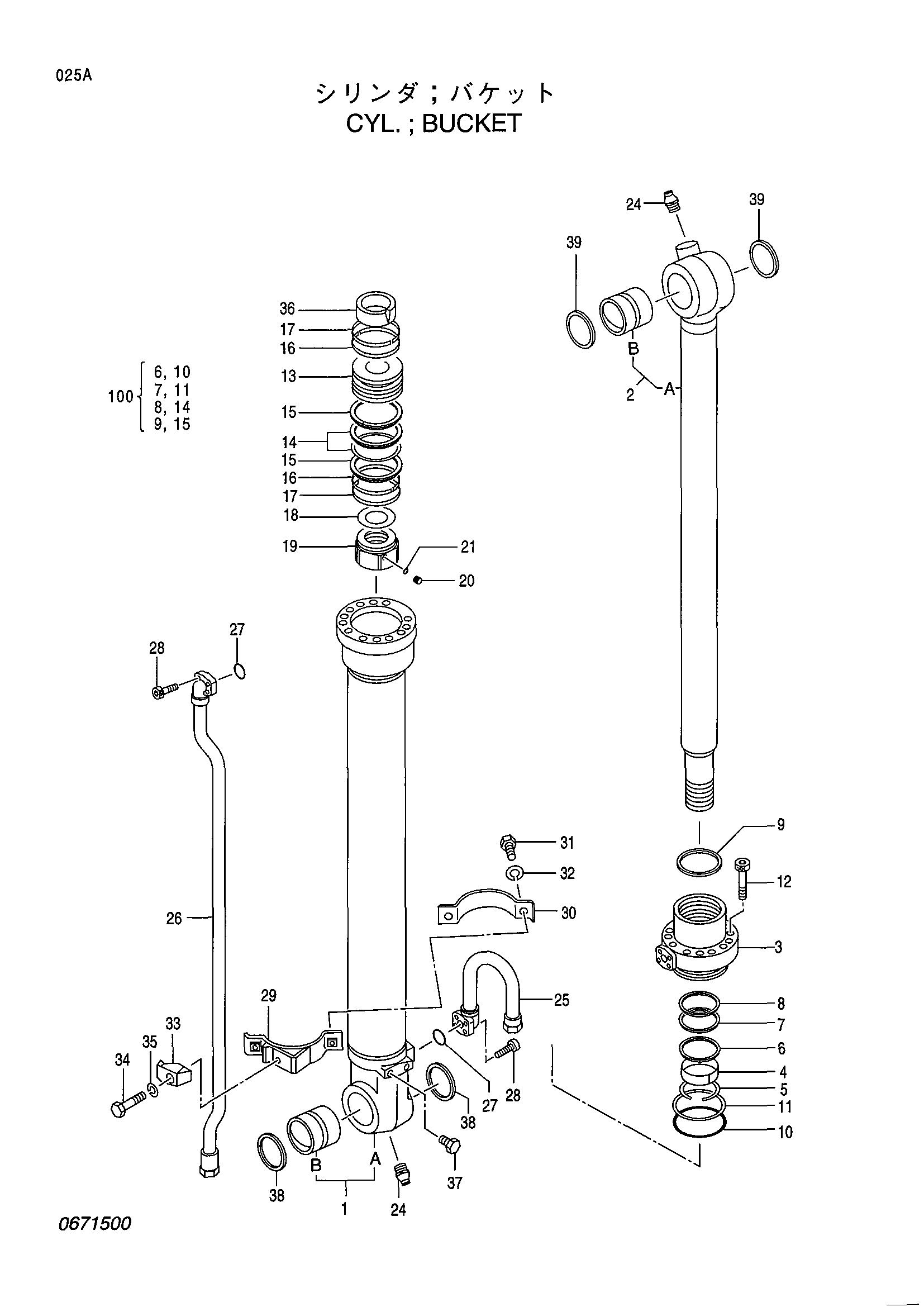

Заводская схема «Гидроцилиндр ковша» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4371061 | Гидроцилиндр ковша | 1 | |
| 1 | 0671501 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4365897 | Втулка пальца | 2 |
| 2 | 0671502 | Шток поршня в сборе | 1 |
| 2B | 4365448 | Втулка пальца | 2 |
| 3 | 0409103 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0409104 | Кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0667106 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Опорное кольцо | 1 |
| 12 | 0408805 | Болт с внутренним шестигранником | 12 |
| 13 | 0409106 | Поршень | 1 |
| 14 | 0310608 | Кольцо уплотнение в сборе | 1 |
| 15 | 0409107 | Кольцо букк-уп | 2 |
| 16 | 0310609 | Направляющее кольцо | 2 |
| 17 | 0310610 | Направляющее кольцо | 2 |
| 18 | 0326007 | Регулировочная шайба | 1 |
| 19 | 0409108 | Гайка | 1 |
| 20 | 0310612 | Установочный винт | 1 |
| 21 | 0111818 | Стальной шарик | 1 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 0437003 | Трубка | 1 |
| 26 | 0437004 | Трубка | 1 |
| 27 | 4509181 | Уплотнительное кольцо | 2 |
| 28 | M340825 | Болт с внутренним шестигранником | 8 |
| 29 | 0409115 | Лента | 1 |
| 30 | 0409116 | Лента | 1 |
| 31 | 0408815 | Болт | 2 |
| 32 | 0325913 | Шайба | 2 |
| 33 | 0310616 | Держатель | 1 |
| 34 | 0259509 | Болт | 1 |
| 35 | 0208516 | Пружинная шайба | 1 |
| 36 | 0409109 | Амортизирующий подшипник | 1 |
| 37 | 0409110 | Болт | 2 |
| 38 | 4094086 | Грязесъёмное кольцо | 2 |
| 39 | 4065687 | Грязесъёмное кольцо | 2 |
| 100 | 4364914 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
