Пилотные гидролинии (1) — HITACHI EX200-5 JPN

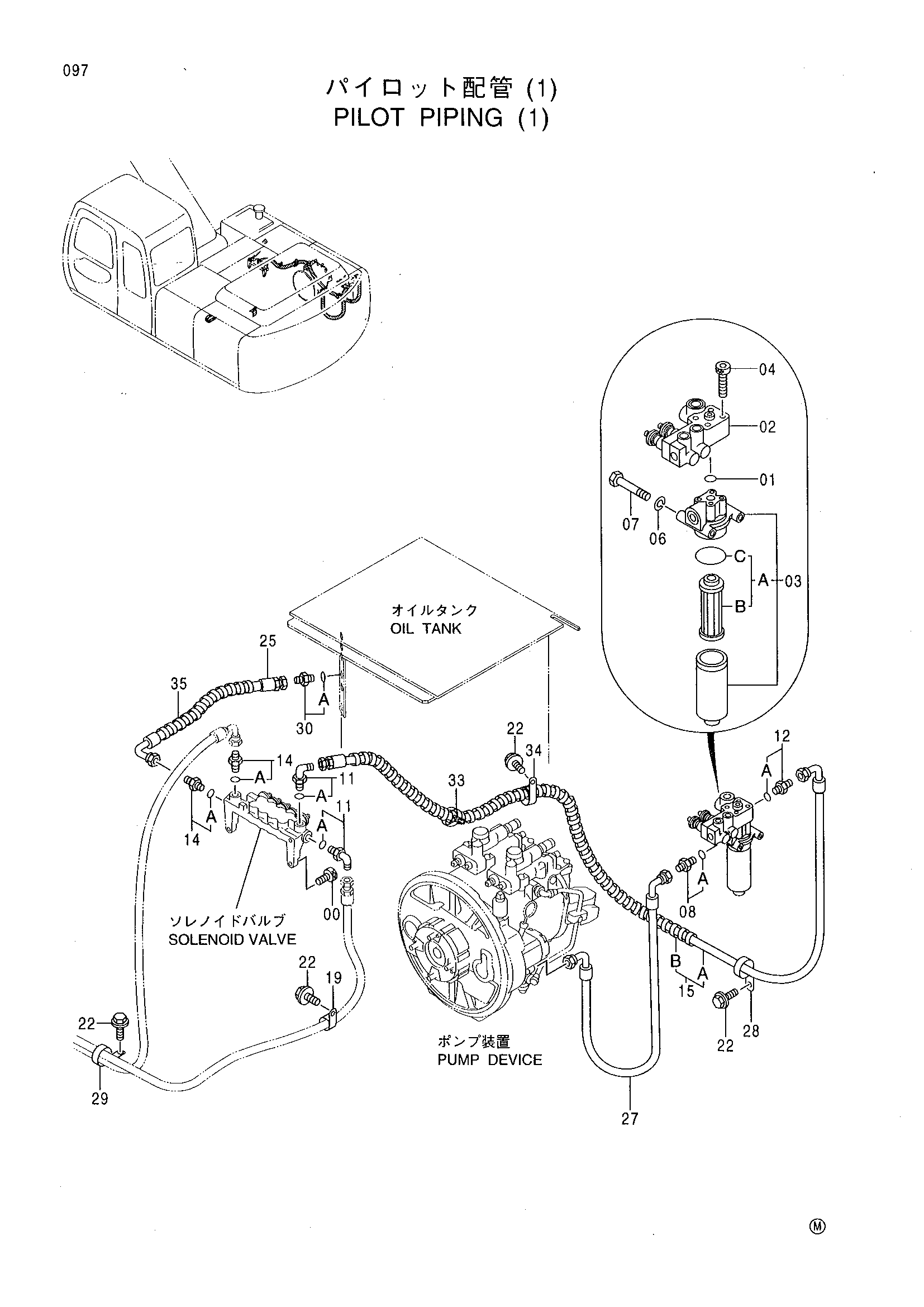

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 01 | 4506416 | Уплотнительное кольцо | 1 |
| 02 | 4330224 | Клапан SOL. | 1 |
| 03 | 4330227 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | J780855 | Болт с внутренним шестигранником | 4 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J901004 | Болт | 2 |
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200469 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 9153604 | Шланг в сборе | 1 |
| 15A | 4349796 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 2 |
| 19 | 4190275 | Зажим | 1 |
| 22 | J011020 | Болт с шайбой | 4 |
| 25 | 4334910 | Шланг | 1 |
| 27 | 4351585 | Шланг | 1 |
| 28 | 4190264 | Зажим | 1 |
| 29 | 4193848 | Зажим | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4254600 | Зажим | 1 |
| 34 | 4190266 | Зажим | 1 |
| 35 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
