Рукоять <EX200> — HITACHI EX200-5 JPN

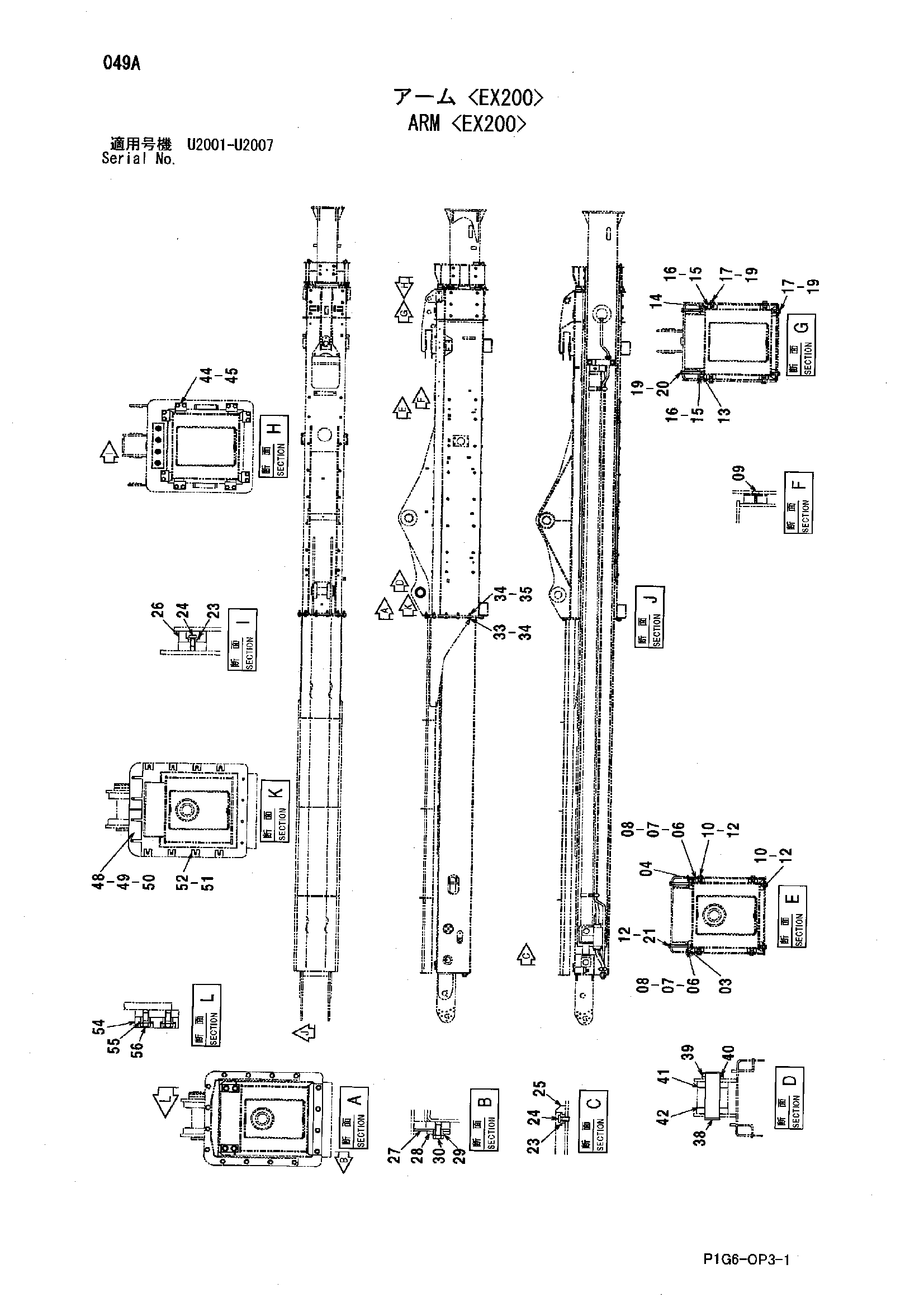

Заводская схема «Рукоять <EX200>» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8090256 замена: TA33921	Пластина скольжение	4
03	8084092	Пластина скольжение	4
04	8090255 замена: TA33920	Пластина скольжение	4
09	J770616	Болт с внутренним шестигранником	12
10	J901225	Болт	48
12	J222012	Шайба	64
13	9759885 замена: TB45008	Пластина скольжение	4
14	9759889 замена: TB44778	Пластина скольжение	4
15	4487389 замена: TB44779	Регулировочная шайба 0.5mm	8
16	4487390 замена: TB44780	Регулировочная шайба 1.0mm	8
17	J901230	Болт	18
19	J222012	Шайба	24
20	J901202	Болт	6
21	J901203	Болт	16
23	4482304 замена: TB44749	Втулка	6
24	4482303 замена: TA45769	Болт	6
29	4339354	Втулка	4
30	J901225	Болт	4
33	J981260	Болт	12
34	J254012	Шайба	24
35	J231212	Гайка	24
38	3048360	Палец	1
39	4098712	Кольцо	1
40	4098713	Палец	1
41	4366691	Упорная пластина	2
42	4367409	Упорная пластина 2.0mm	1
45	J011020	Болт с шайбой	16
48	4455636	Регулировочная шайба	2
49	4455637	Регулировочная шайба	2
50	4455638	Регулировочная шайба	2
51	4455639	Регулировочная шайба	4
52	4455640	Регулировочная шайба	6
54	4464064	Резиновая прокладка	2
55	4339354	Втулка	4
56	J901225	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
