Кронштейн — HITACHI EX200-5 JPN

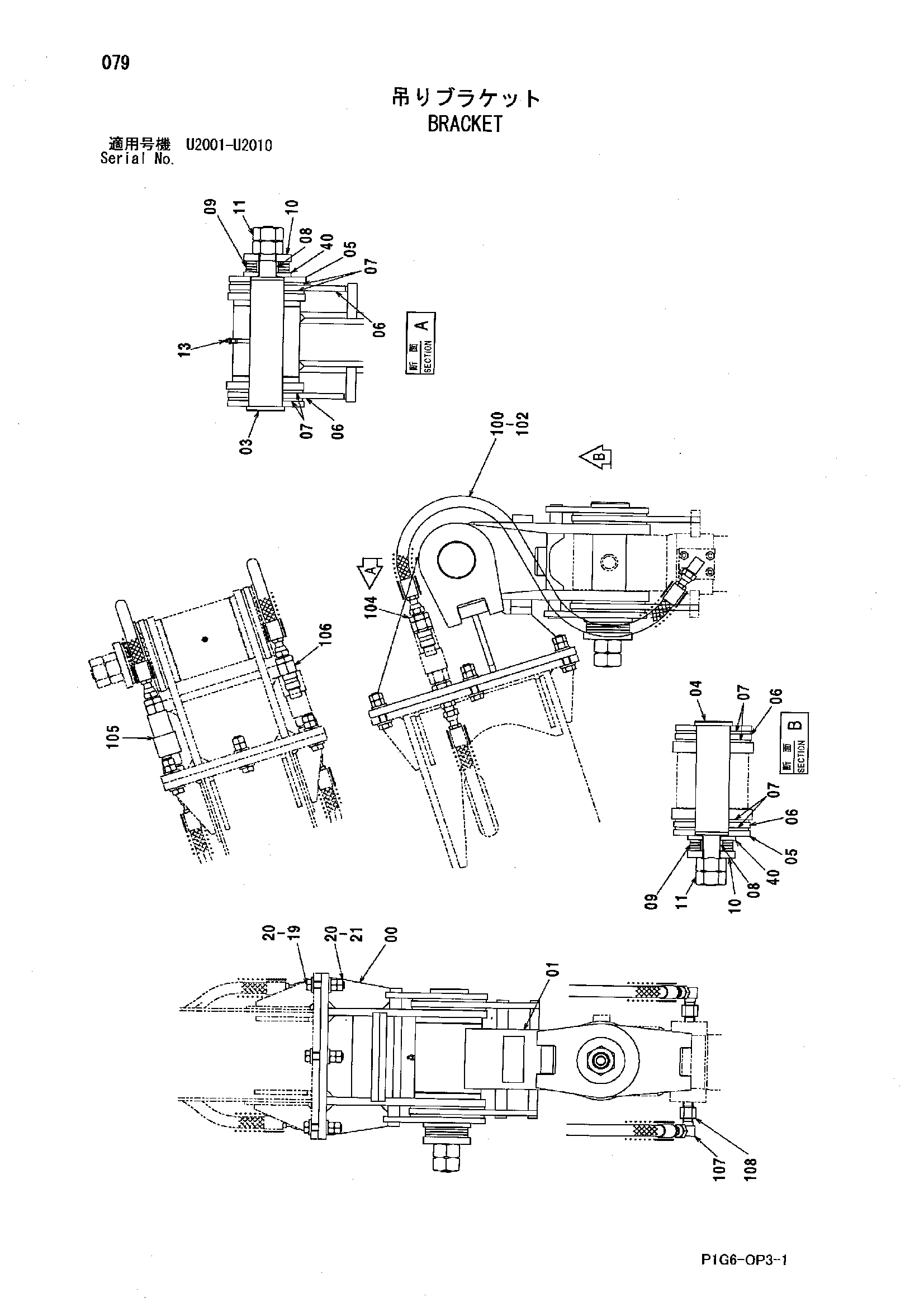

Заводская схема «Кронштейн» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8090954 замена: TA33946 | Кронштейн | 1 |
| 05 | 4487577 замена: TB44858 | Рычаг | 2 |
| 06 | 4487578 замена: TB44859 | Рычаг | 4 |
| 07 | 4484665 замена: TB44903 | Тормоз дисковый | 8 |
| 08 | 4482792 замена: TB44913 | Проставка | 2 |
| 09 | 492643 | Пружина флусх | 8 |
| 10 | 492645 | Сиденье | 2 |
| 11 | M513629 | Гайка | 4 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 19 | M121671 | Болт | 8 |
| 20 | 4114405 | Шайба | 16 |
| 21 | J953016 | Гайка | 16 |
| 100 | 4455870 | Шланг | 2 |
| 102 | 4138938 | Уплотнительное кольцо | 4 |
| 104 | 4188623 | Адаптер | 2 |
| 104A | 4506424 | Уплотнительное кольцо | 1 |
| 105 | 4455880 | Самоуплотняющееся соединение | 1 |
| 106 | 4455881 | Самоуплотняющееся соединение | 1 |
| 107 | 4274178 | Угловой штуцер | 2 |
| 108 | 4089893 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
