Крышка — HITACHI EX200-5 JPN

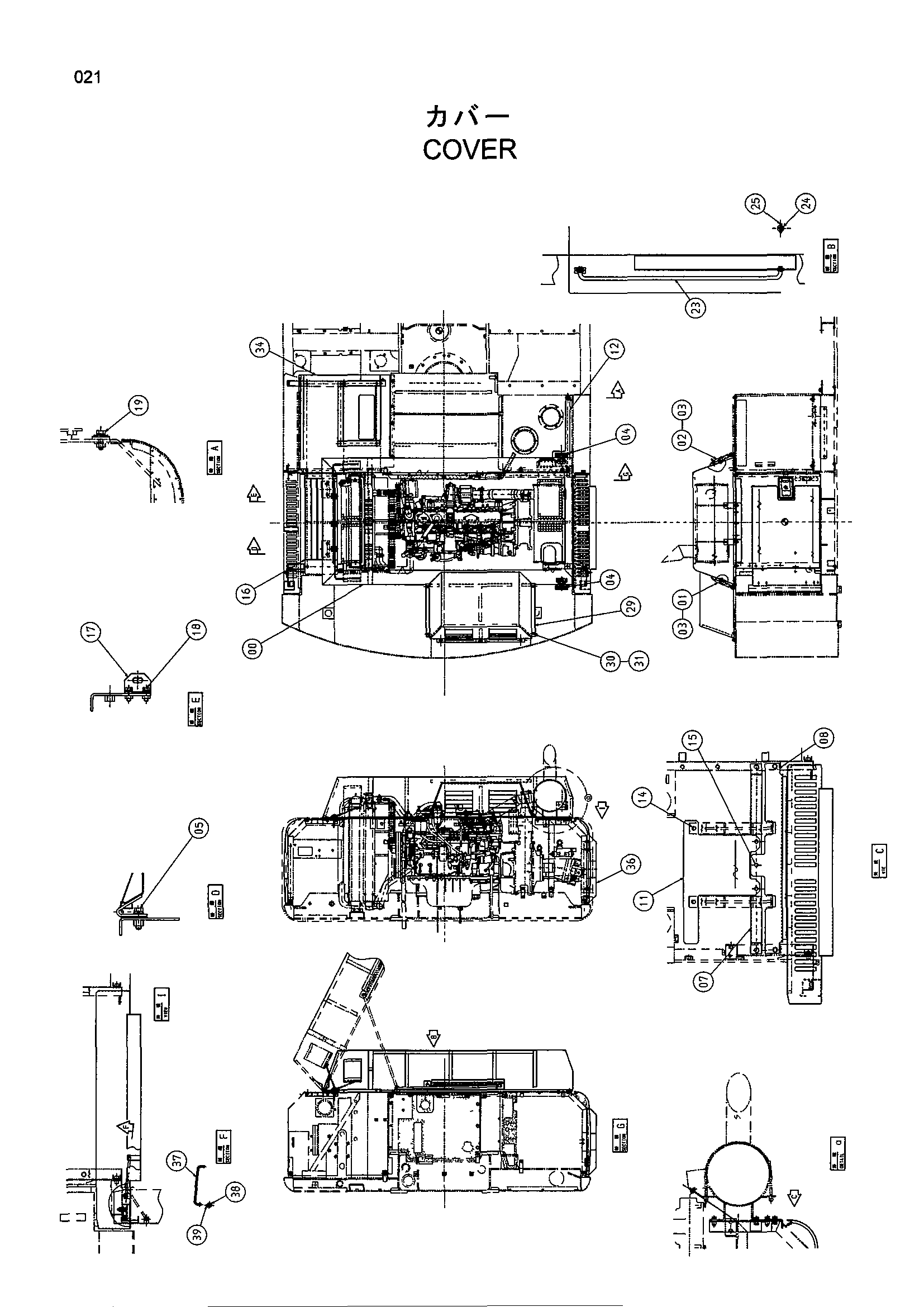

Заводская схема «Крышка» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005490 | Крышка двигатель | 1 |
| 01 | 4377569 | Защёлка | 1 |
| 01A | 3077613 | Защёлка | 1 |
| 01B | 3077611 | Анкхор | 1 |
| 02 | 4377519 | Защёлка | 1 |
| 02A | 3077612 | Защёлка | 1 |
| 02B | 3077611 | Анкхор | 1 |
| 03 | J020825 | Болт с шайбой | 4 |
| 04 | J010816 | Болт с шайбой | 4 |
| 05 | J021240 | Болт с шайбой | 4 |
| 07 | 8069115 | Опора | 1 |
| 08 | 8069112 | Крышка | 1 |
| 11 | 8069113 | Крышка | 1 |
| 12 | 8069116 | Пластина | 1 |
| 14 | J020820 | Болт с шайбой | 4 |
| 15 | J020835 | Болт с шайбой | 1 |
| 16 | 7033199 | Крышка | 1 |
| 17 | 4295396 | Кронштейн | 3 |
| 18 | J020820 | Болт с шайбой | 6 |
| 19 | J031035 | Болт с шайбой | 4 |
| 23 | 3079379 | Штанга | 1 |
| 24 | A590116 | Плоская шайба | 4 |
| 25 | 4022701 | Стопорный палец | 4 |
| 29 | 7033201 | Крышка | 1 |
| 30 | J011016 | Болт с шайбой | 7 |
| 31 | A590110 | Плоская шайба | 7 |
| 34 | 7033198 | Крышка | 1 |
| 36 | 5005489 | Дверь | 1 |
| 37 | 4385171 | Стойка | 1 |
| 38 | A590108 | Плоская шайба | 1 |
| 39 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
