Основные гидролинии (гидромолот и гидроножницы) — HITACHI EX200-5 JPN

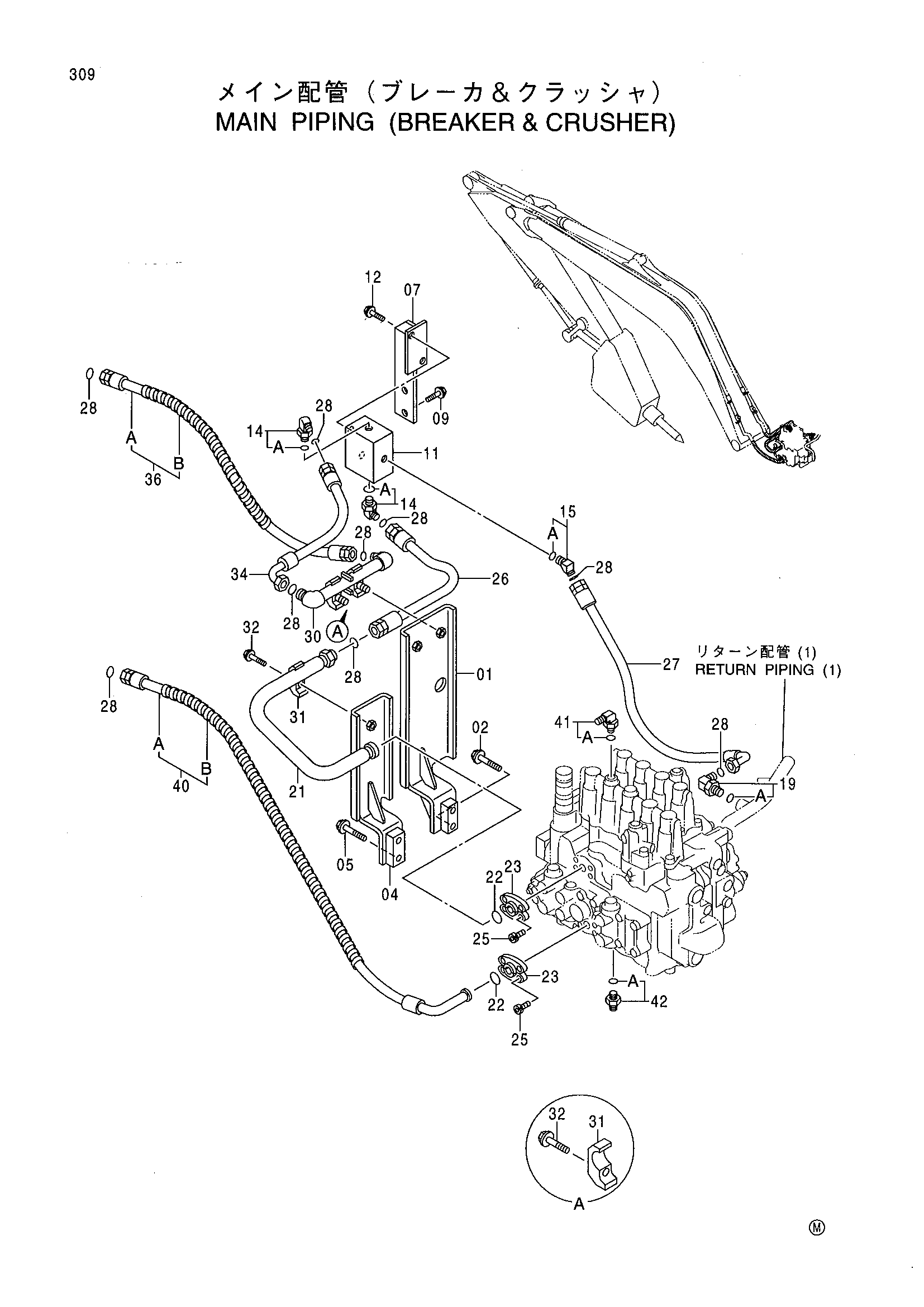

Заводская схема «Основные гидролинии (гидромолот и гидроножницы)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065654 | Кронштейн | 1 |
| 02 | J011265 | Болт с шайбой | 2 |
| 04 | 8065653 | Кронштейн | 1 |
| 05 | J011265 | Болт с шайбой | 2 |
| 07 | 8065840 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 2 |
| 11 | 4349920 | Клапан селектор | 1 |
| 12 | J011230 | Болт с шайбой | 2 |
| 14 | 4198799 | Угловой штуцер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4270315 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4198799 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 9745107 | Трубка | 1 |
| 22 | 966993 | Уплотнительное кольцо | 2 |
| 23 | 962453 | Разъёмный фланец | 4 |
| 25 | J781030 | Болт с внутренним шестигранником | 8 |
| 26 | 4286809 | Шланг | 1 |
| 27 | 4355873 | Шланг | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 9 |
| 30 | 9745108 | Трубка | 1 |
| 31 | 4190127 | Хомут трубки | 3 |
| 32 | J011275 | Болт с шайбой | 3 |
| 34 | 4355874 | Шланг | 1 |
| 36 | 9154207 | Шланг в сборе | 1 |
| 36A | 4275675 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 3 |
| 40 | 9156248 | Шланг в сборе | 1 |
| 40A | 4371024 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 4 |
| 41 | 4208913 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4200466 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
