Основные гидролинии <ZX200> — HITACHI EX200-5 JPN

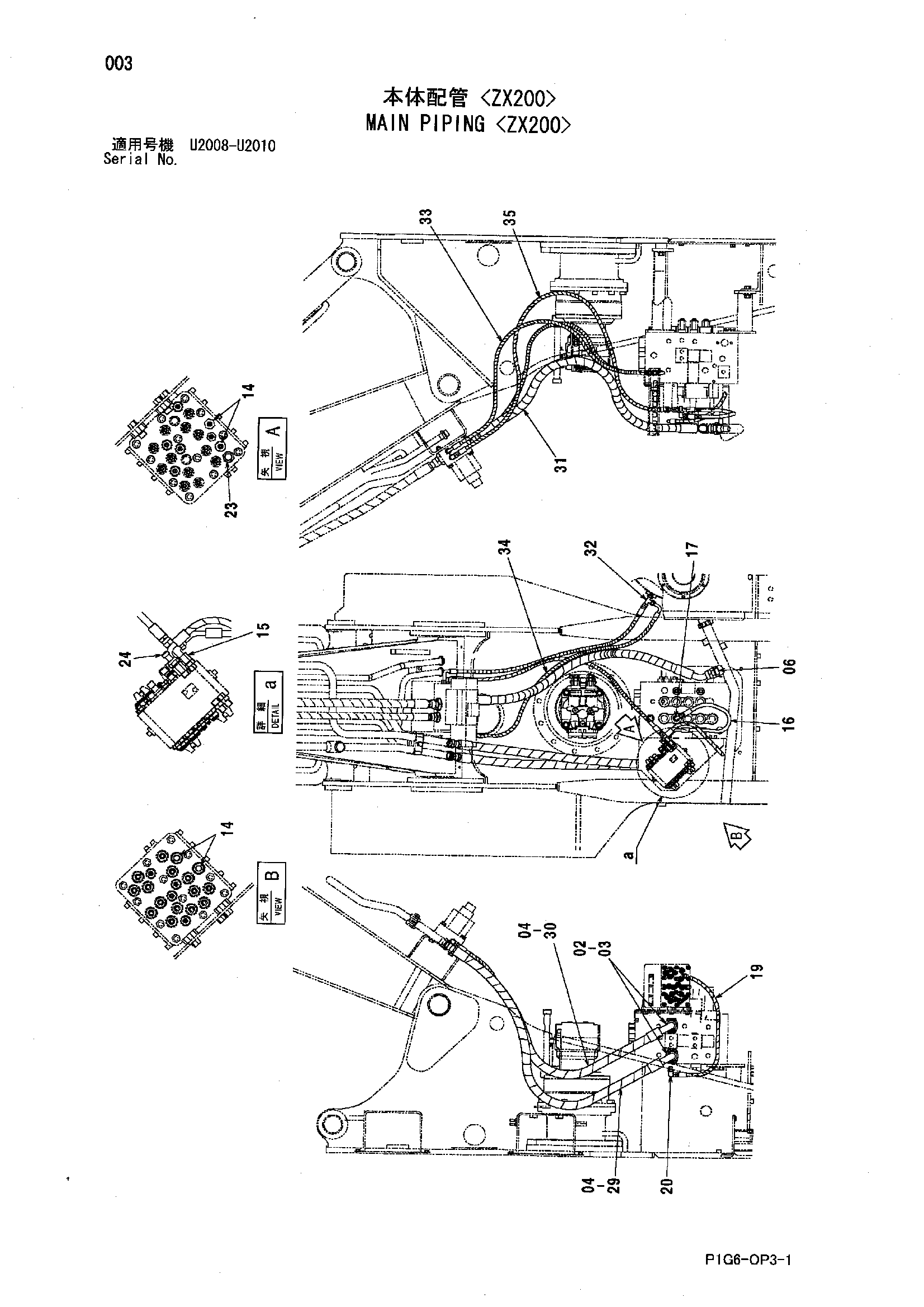

Заводская схема «Основные гидролинии <ZX200>» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 962453 | Разъёмный фланец | 4 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 4443904 | Адаптер | 1 |
| 06A | 4153108 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4448064 | Шланг | 1 |
| 17 | 4208913 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 9197276 | Шланг в сборе | 1 |
| 19A | 4448043 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 2 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4263446 | Переходник S | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4436535 | Датчик давления | 1 |
| 29 | 9214462 | Шланг в сборе | 1 |
| 29A | 4457285 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 5 |
| 30 | 9197330 | Шланг в сборе | 1 |
| 30A | 4429988 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 5 |
| 31 | 9214463 | Шланг в сборе | 1 |
| 31A | 4457289 | Шланг | 1 |
| 31B | 4327294 | Защитный кожух | 5 |
| 32 | A852433 | Тройник | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 9239792 | Шланг в сборе | 1 |
| 33A | 4313346 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 34 | 9191843 | Шланг в сборе | 1 |
| 34A | 4439463 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 35 | 9231820 | Шланг в сборе | 1 |
| 35A | 4239759 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
