Трубопроводы системы смазки (2)<ZX200, ZX225> — HITACHI EX200-5 JPN

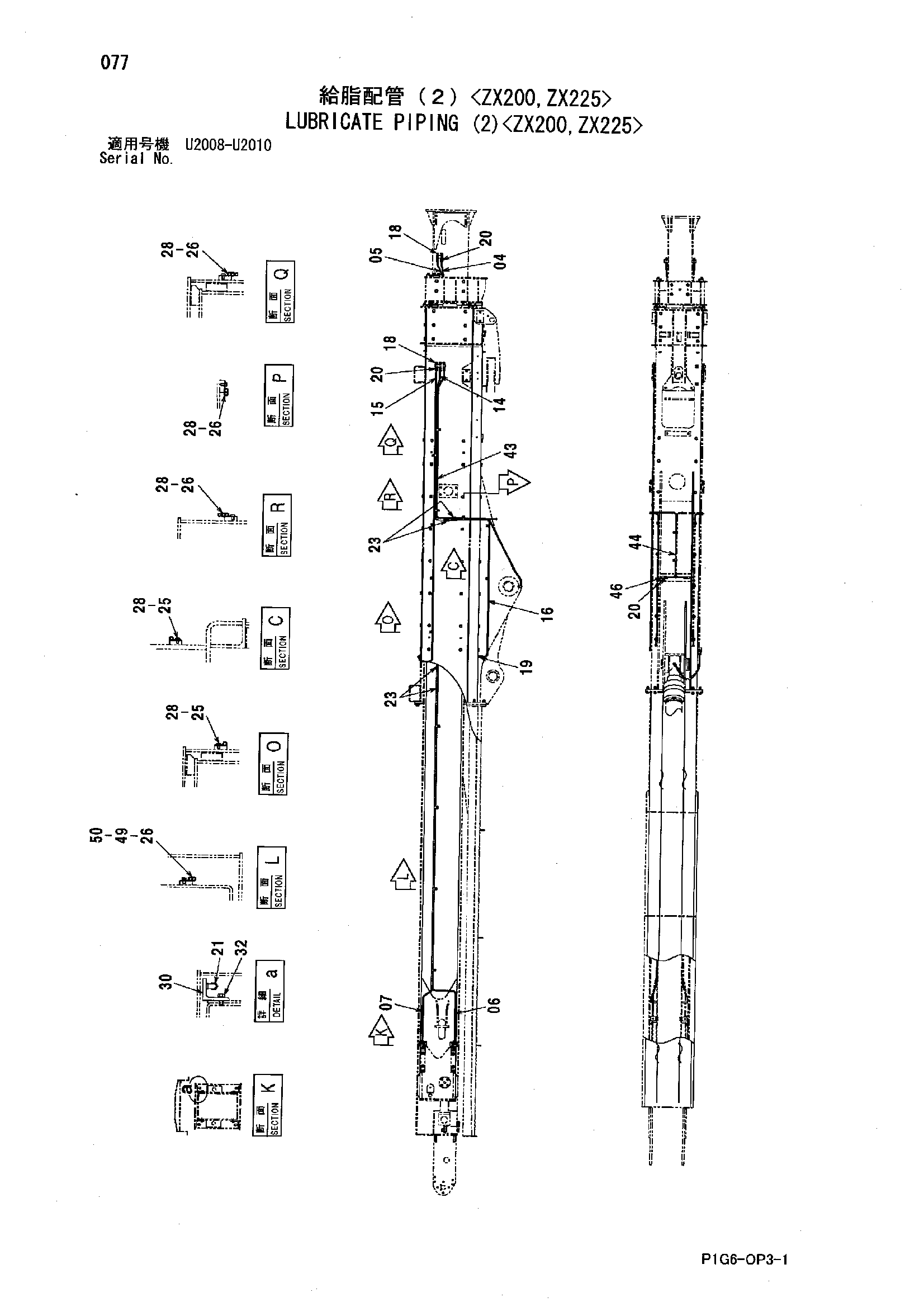

Заводская схема «Трубопроводы системы смазки (2)<ZX200, ZX225>» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4454811 | Трубка | 1 |
| 16 | 4454812 | Трубка | 1 |
| 18 | 4148896 | Пресс-маслёнка | 5 |
| 19 | 4130168 | Штуцер трубки | 1 |
| 20 | 4130169 | Штуцер трубки | 6 |
| 21 | 4130175 | Штуцер трубки | 2 |
| 23 | 4130192 | Штуцер трубки | 4 |
| 25 | 4000854 | Зажим трубка | 5 |
| 26 | 4000862 | Зажим трубка | 13 |
| 28 | M430610 | Винт | 9 |
| 32 | J010820 | Болт с шайбой | 4 |
| 43 | 4454810 | Трубка | 1 |
| 44 | 4454809 | Трубка | 1 |
| 46 | 94-0630 | Угловой штуцер | 1 |
| 49 | J900612 | Болт | 9 |
| 50 | A590906 | Пружинная шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
