Пилотный трубопроводы (роликовый): 1 — HITACHI EX200-5 JPN

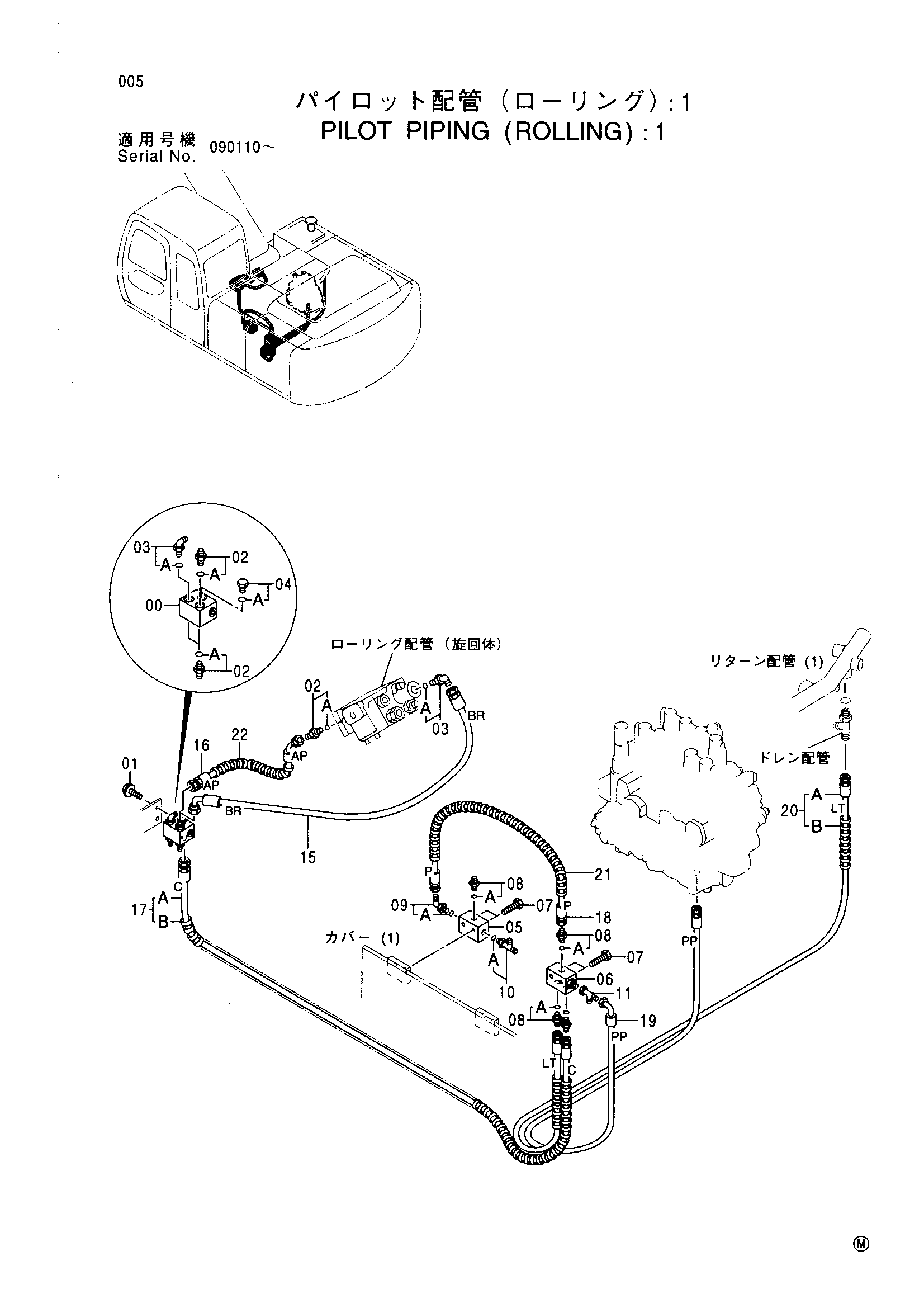

Заводская схема «Пилотный трубопроводы (роликовый): 1» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010820 | Болт с шайбой | 2 |
| 02 | 4200466 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4203447 | Челночный клапан | 1 |
| 06 | 4203446 | Клапан | 1 |
| 07 | J010855 | Болт с шайбой | 4 |
| 08 | 4200467 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4207300 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 15 | 4397313 | Шланг (BR) | 1 |
| 16 | 4397356 | Шланг (AP) | 1 |
| 17 | 9184657 | Шланг в сборе | 1 |
| 17A | 4299086 | Шланг (C) | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 18 | 4347294 | Шланг (P) | 1 |
| 19 | 4397181 | Шланг (PP) | 1 |
| 20 | 9184667 | Шланг в сборе | 1 |
| 20A | 4349375 | Шланг (LT) | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 4327293 | Защитный кожух | 1 |
| 22 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
