Трубопроводы системы смазки (1)<EX200> — HITACHI EX200-5 JPN

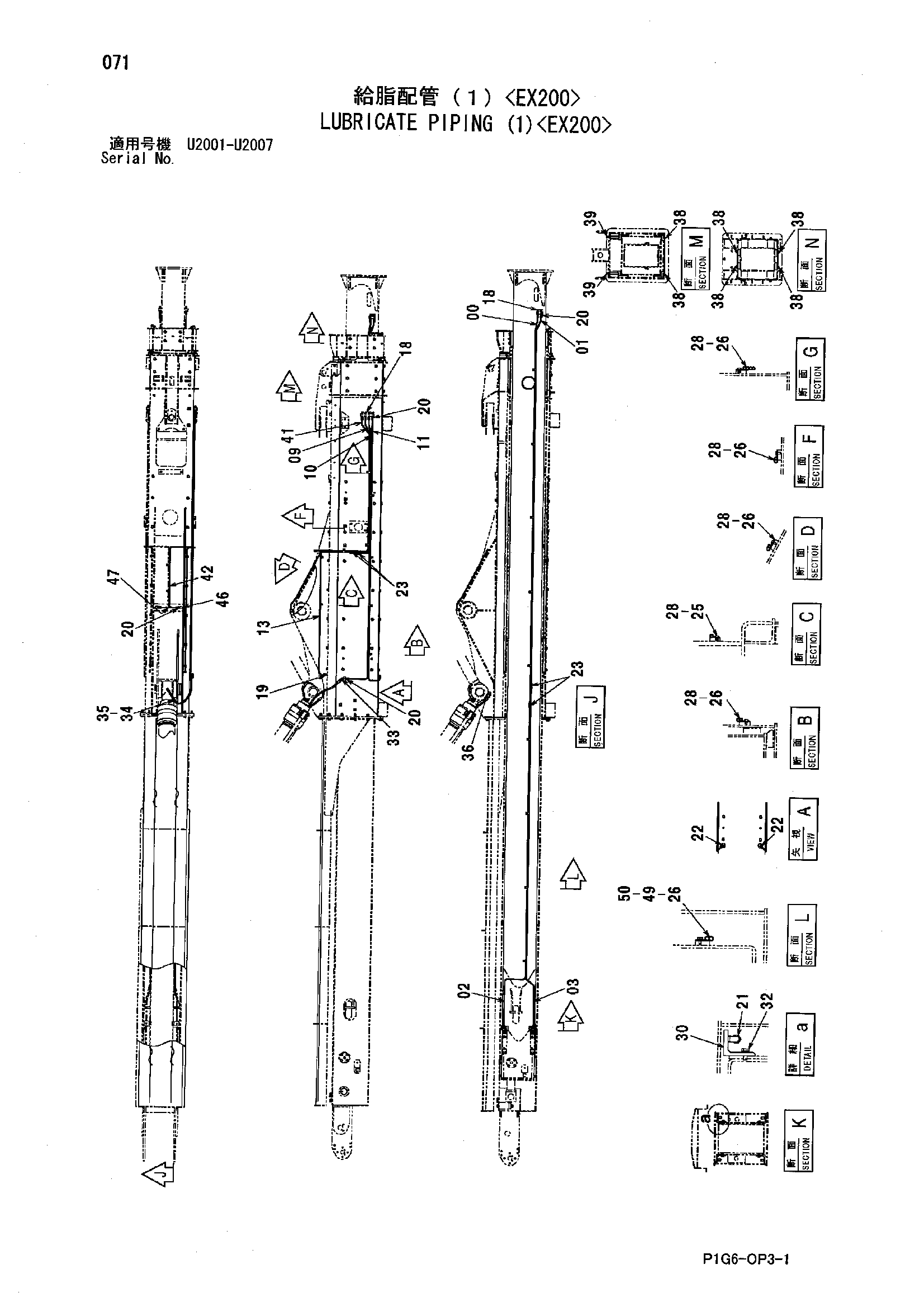

Заводская схема «Трубопроводы системы смазки (1)<EX200>» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4148896 | Пресс-маслёнка | 6 |
| 19 | 4130168 | Штуцер трубки | 1 |
| 20 | 4130169 | Штуцер трубки | 7 |
| 21 | 4130175 | Штуцер трубки | 2 |
| 22 | 4130174 | Штуцер трубки | 3 |
| 23 | 4130192 | Штуцер трубки | 4 |
| 25 | 4000854 | Зажим трубка | 3 |
| 26 | 4000862 | Зажим трубка | 14 |
| 28 | M430610 | Винт | 17 |
| 28 | M430610 | Винт | 8 |
| 32 | J010820 | Болт с шайбой | 4 |
| 33 | 4154655 | Угловой штуцер | 1 |
| 35 | 4327293 | Защитный кожух | 1 |
| 36 | 4256211 | Угловой штуцер | 1 |
| 38 | J75481 | Пресс-маслёнка | 6 |
| 39 | J75581 | Пресс-маслёнка | 2 |
| 44 | J900612 | Болт | 9 |
| 45 | A590906 | Пружинная шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
