Пилотные гидролинии (PTO и поток производительность селектор): 1 — HITACHI EX200-5 JPN

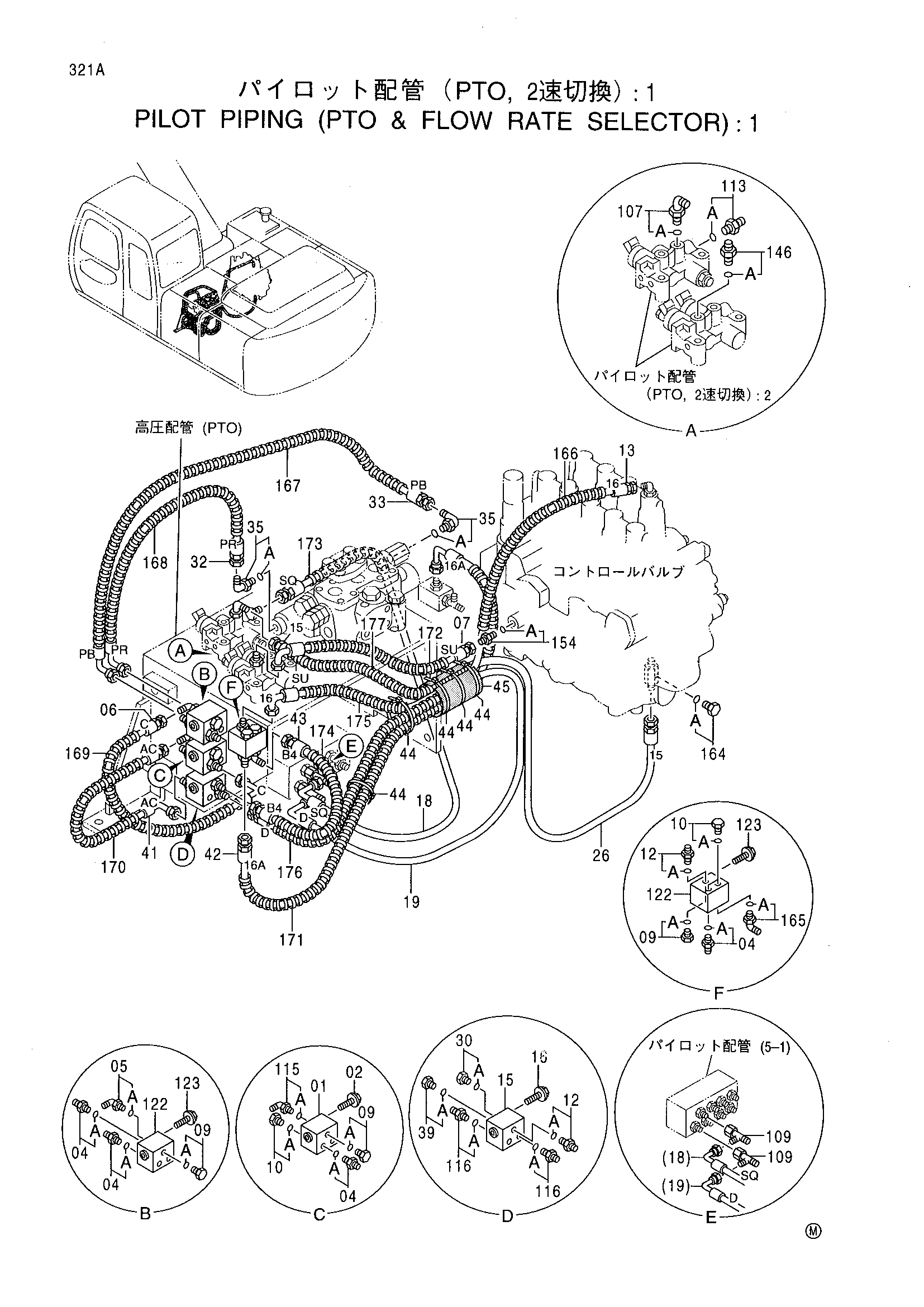

Заводская схема «Пилотные гидролинии (PTO и поток производительность селектор): 1» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330230 | Челночный клапан | 1 |
| 02 | J010820 | Болт с шайбой | 2 |
| 04 | 4200466 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4156434 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4369733 | Шланг | 1 |
| 07 | 4431371 | Шланг | 1 |
| 09 | 4093624 | Пробка | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка | 3 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200467 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4431872 | Шланг | 1 |
| 15 | 4330230 | Челночный клапан | 1 |
| 16 | J010820 | Болт с шайбой | 2 |
| 18 | 4369735 | Шланг | 1 |
| 19 | 4369736 | Шланг | 1 |
| 26 | 4369741 | Шланг | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4369738 | Шланг | 1 |
| 33 | 4369739 | Шланг | 1 |
| 35 | 4154671 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4092534 | Пробка | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4384415 | Шланг | 1 |
| 42 | 4431373 | Шланг | 1 |
| 43 | 4431374 | Шланг | 1 |
| 44 | 4055312 | Ленточный зажим | 6 |
| 45 | 4219918 | Резиновая втулка | 1 |
| 107 | 4156434 | Угловой штуцер | 1 |
| 107A | 957366 | Уплотнительное кольцо | 1 |
| 109 | 4246672 | Соединительный штуцер | 2 |
| 113 | 4200467 | Адаптер | 1 |
| 113A | 957366 | Уплотнительное кольцо | 1 |
| 115 | 4156434 | Угловой штуцер | 1 |
| 115A | 957366 | Уплотнительное кольцо | 1 |
| 116 | 4200466 | Адаптер | 2 |
| 116A | 4509180 | Уплотнительное кольцо | 1 |
| 122 | 4330230 | Челночный клапан | 2 |
| 123 | J010820 | Болт с шайбой | 4 |
| 146 | 4200467 | Адаптер | 1 |
| 146A | 957366 | Уплотнительное кольцо | 1 |
| 154 | 4200467 | Адаптер | 1 |
| 154A | 957366 | Уплотнительное кольцо | 1 |
| 164 | 4092534 | Пробка | 1 |
| 164A | 4509180 | Уплотнительное кольцо | 1 |
| 165 | 4190244 | Угловой штуцер | 1 |
| 165A | 4509180 | Уплотнительное кольцо | 1 |
| 166 | 4327293 | Защитный кожух | 3 |
| 167 | 4327293 | Защитный кожух | 2 |
| 168 | 4327293 | Защитный кожух | 2 |
| 169 | 4327293 | Защитный кожух | 1 |
| 170 | 4327293 | Защитный кожух | 1 |
| 171 | 4327293 | Защитный кожух | 2 |
| 172 | 4327293 | Защитный кожух | 2 |
| 173 | 4327293 | Защитный кожух | 1 |
| 174 | 4327293 | Защитный кожух | 1 |
| 175 | 4327293 | Защитный кожух | 2 |
| 176 | 4327293 | Защитный кожух | 2 |
| 177 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
