Электрооборудование (PTO) — HITACHI EX200-5 JPN

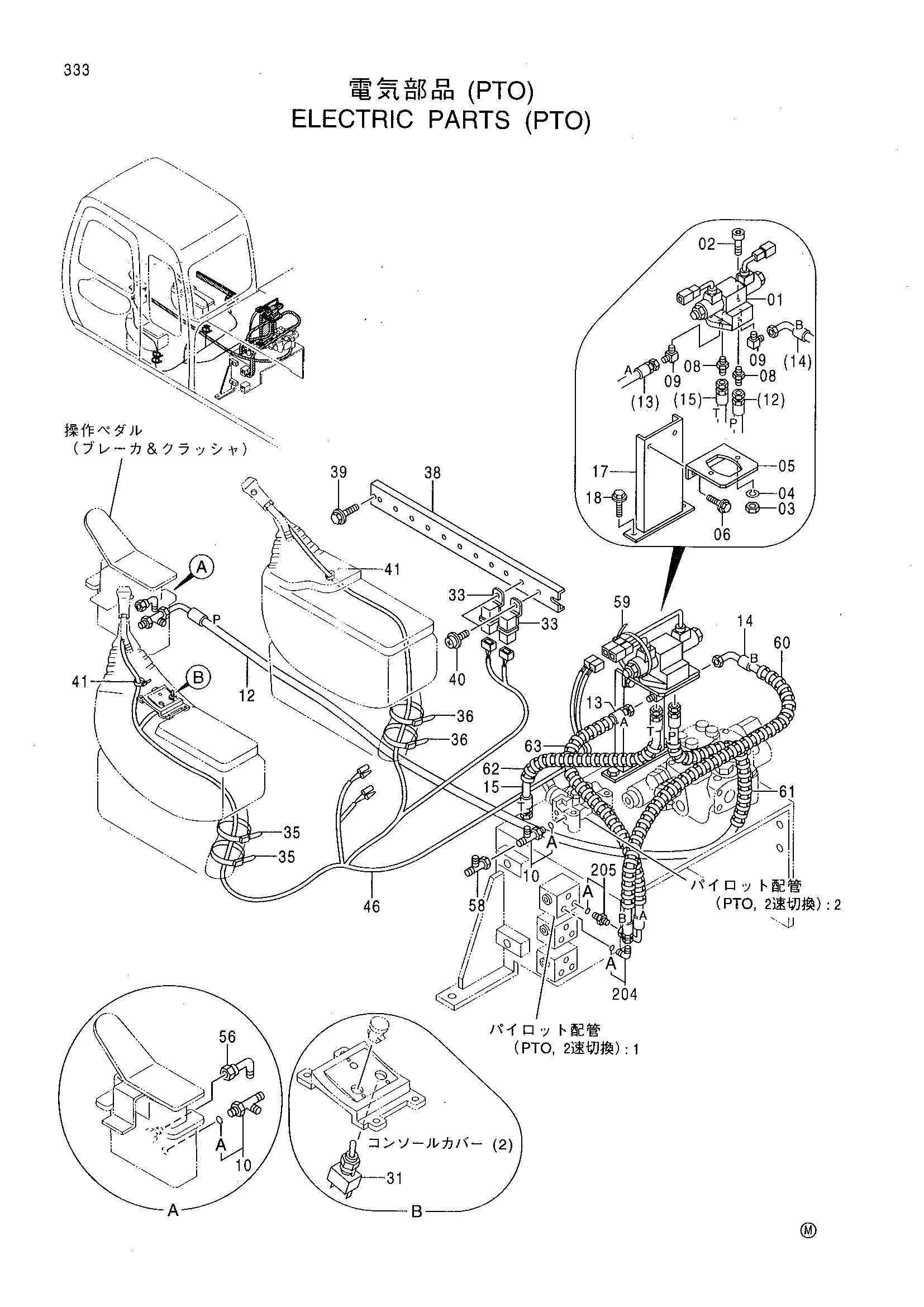

Заводская схема «Электрооборудование (PTO)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | M340625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 08 | 4154652 | Адаптер | 2 |
| 09 | 4224412 | Угловой штуцер | 2 |
| 10 | 4207300 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4369950 | Шланг | 1 |
| 13 | 4431368 | Шланг | 1 |
| 14 | 4431369 | Шланг | 1 |
| 15 | 4431370 | Шланг | 1 |
| 17 | 9746472 | Кронштейн | 1 |
| 18 | J011225 | Болт с шайбой | 2 |
| 31 | 4242001 | Выключатель тумблер | 1 |
| 33 | 4251588 | Реле | 2 |
| 35 | 4121859 | Ленточный зажим | 4 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 38 | 8064707 | Кронштейн | 1 |
| 39 | J020816 | Болт с шайбой | 2 |
| 40 | J460614 | Винт с шайбой | 2 |
| 41 | 4300351 | Ленточный зажим | 2 |
| 46 | 2040988 | Жгут проводов | 1 |
| 56 | 4239976 | Унион S | 1 |
| 58 | 4126672 | Соединительный штуцер | 1 |
| 59 | 4055312 | Ленточный зажим | 1 |
| 60 | 4327293 | Защитный кожух | 3 |
| 61 | 4327293 | Защитный кожух | 1 |
| 62 | 4327293 | Защитный кожух | 1 |
| 63 | 4327293 | Защитный кожух | 2 |
| 204 | 4154671 | Угловой штуцер | 1 |
| 204A | 4509180 | Уплотнительное кольцо | 1 |
| 205 | 4200466 | Адаптер | 1 |
| 205A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
