Телеско трубопроводы (1) — HITACHI EX200-5 JPN

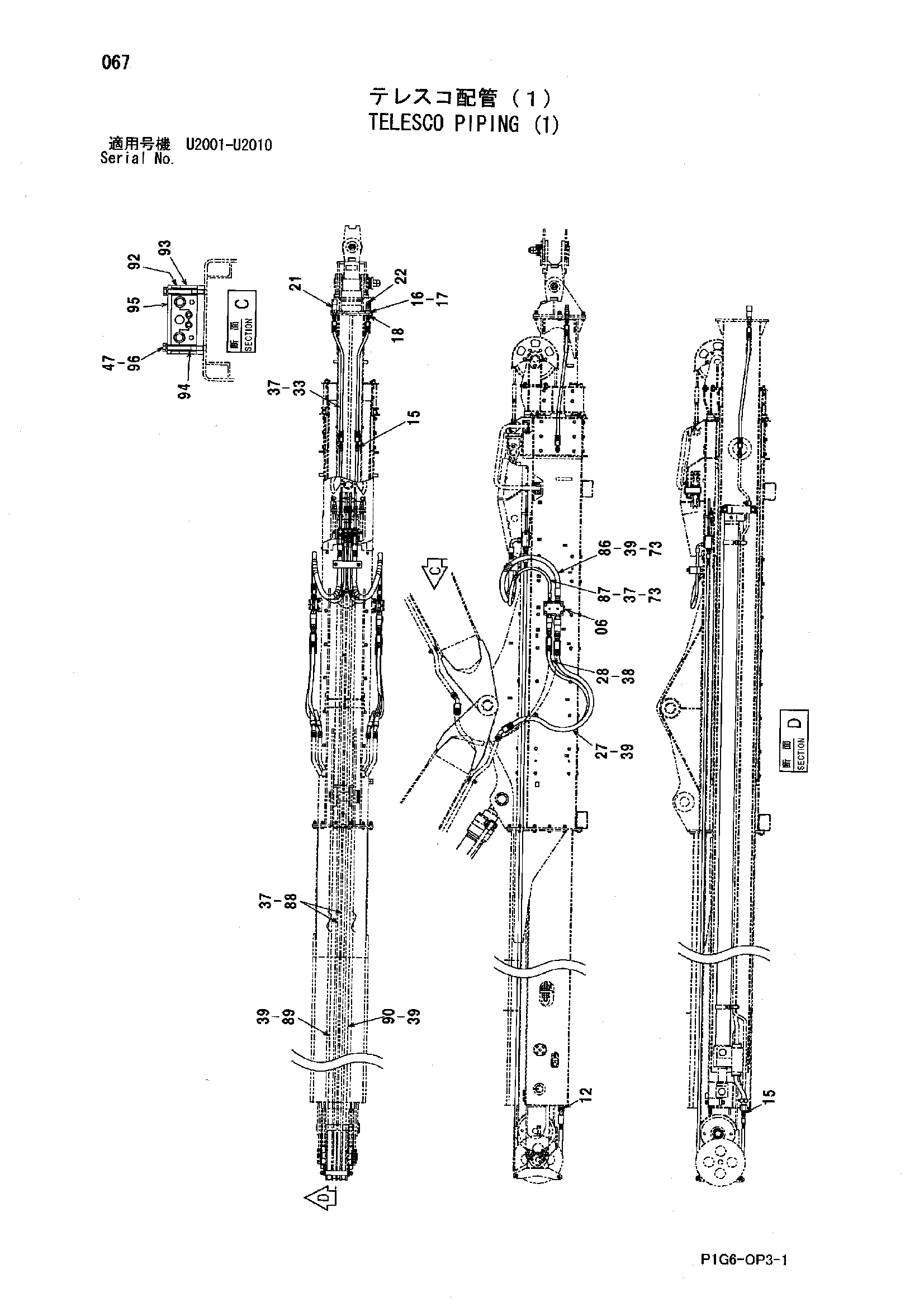

Заводская схема «Телеско трубопроводы (1)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4113926 | Пробка | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4189535 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4189602 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4484664 замена: TB45393 | Адаптер | 2 |
| 17 | 4506424 | Уплотнительное кольцо | 2 |
| 18 | 4217504 | Гайка | 2 |
| 21 | 4455880 замена: TA49391 | Самоуплотняющееся соединение | 1 |
| 22 | 4455881 замена: TA49392 | Самоуплотняющееся соединение | 1 |
| 37 | 4138938 | Уплотнительное кольцо | 12 |
| 38 | 4187308 | Уплотнительное кольцо | 4 |
| 39 | 4187328 | Уплотнительное кольцо | 12 |
| 47 | A590916 | Пружинная шайба | 2 |
| 73 | 4327294 | Защитный кожух | 4 |
| 86 | 4472490 | Шланг | 2 |
| 87 | 4472491 | Шланг | 2 |
| 88 | 4472492 | Шланг | 2 |
| 89 | 4472493 | Шланг | 1 |
| 90 | 4472494 | Шланг | 1 |
| 92 | 4472396 | Хомут шланга | 1 |
| 93 | 4472397 | Хомут шланга | 1 |
| 94 | 4472400 | Проставка | 2 |
| 95 | 4472398 | Пластина | 1 |
| 96 | J901604 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
