2-Деталь стрела — HITACHI EX200-5 JPN

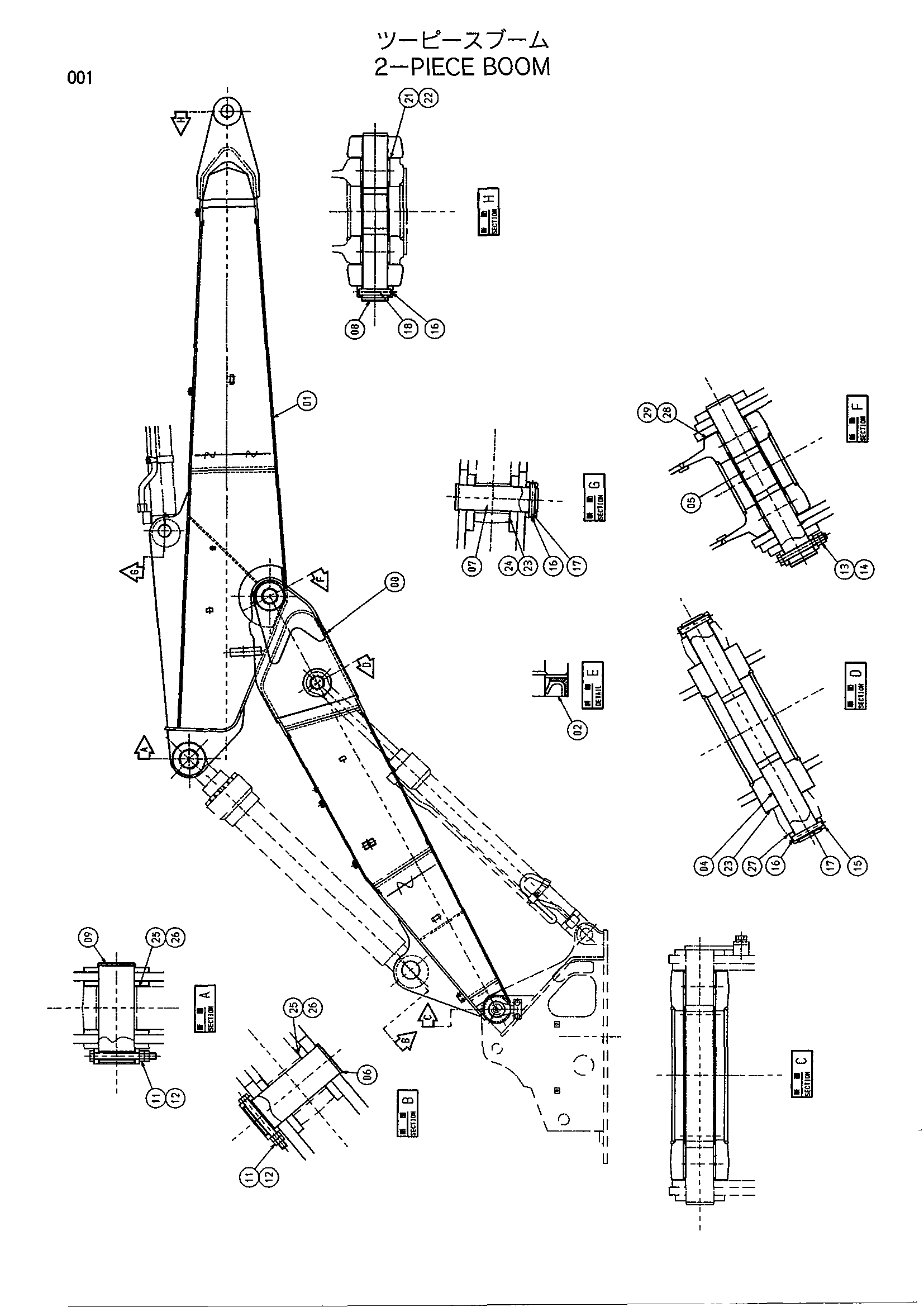

Заводская схема «2-Деталь стрела» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034341 | Стрела секонд | 1 |
| 02 | 4067901 | Пылезащитное уплотнение | 4 |
| 04 | 3036967 | Палец | 1 |
| 05 | 3081816 | Палец | 1 |
| 06 | 3081787 | Палец | 1 |
| 07 | 3048360 | Палец | 1 |
| 08 | 3073024 | Палец | 1 |
| 09 | 3084201 | Палец | 1 |
| 11 | M222006 | Болт | 2 |
| 12 | J951020 | Гайка | 4 |
| 13 | 4342146 | Болт | 1 |
| 14 | J950020 | Гайка | 2 |
| 15 | 4197035 | Ограничитель | 2 |
| 16 | 4098712 | Кольцо | 4 |
| 17 | 4098713 | Палец | 3 |
| 18 | 4109669 | Палец | 1 |
| 21 | 4361179 | Упорная пластина | 2 |
| 22 | 4361604 | Упорная пластина | 1 |
| 23 | 4366691 | Упорная пластина | 4 |
| 24 | 4367409 | Упорная пластина | 4 |
| 25 | 4399092 | Регулировочная шайба | 4 |
| 26 | 4399094 | Регулировочная шайба | 2 |
| 27 | 4361607 | Упорная пластина | 2 |
| 28 | 4361176 | Упорная пластина | 2 |
| 29 | 4361177 | Упорная пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
