Основные гидролинии (роликовый) — HITACHI EX200-5 JPN

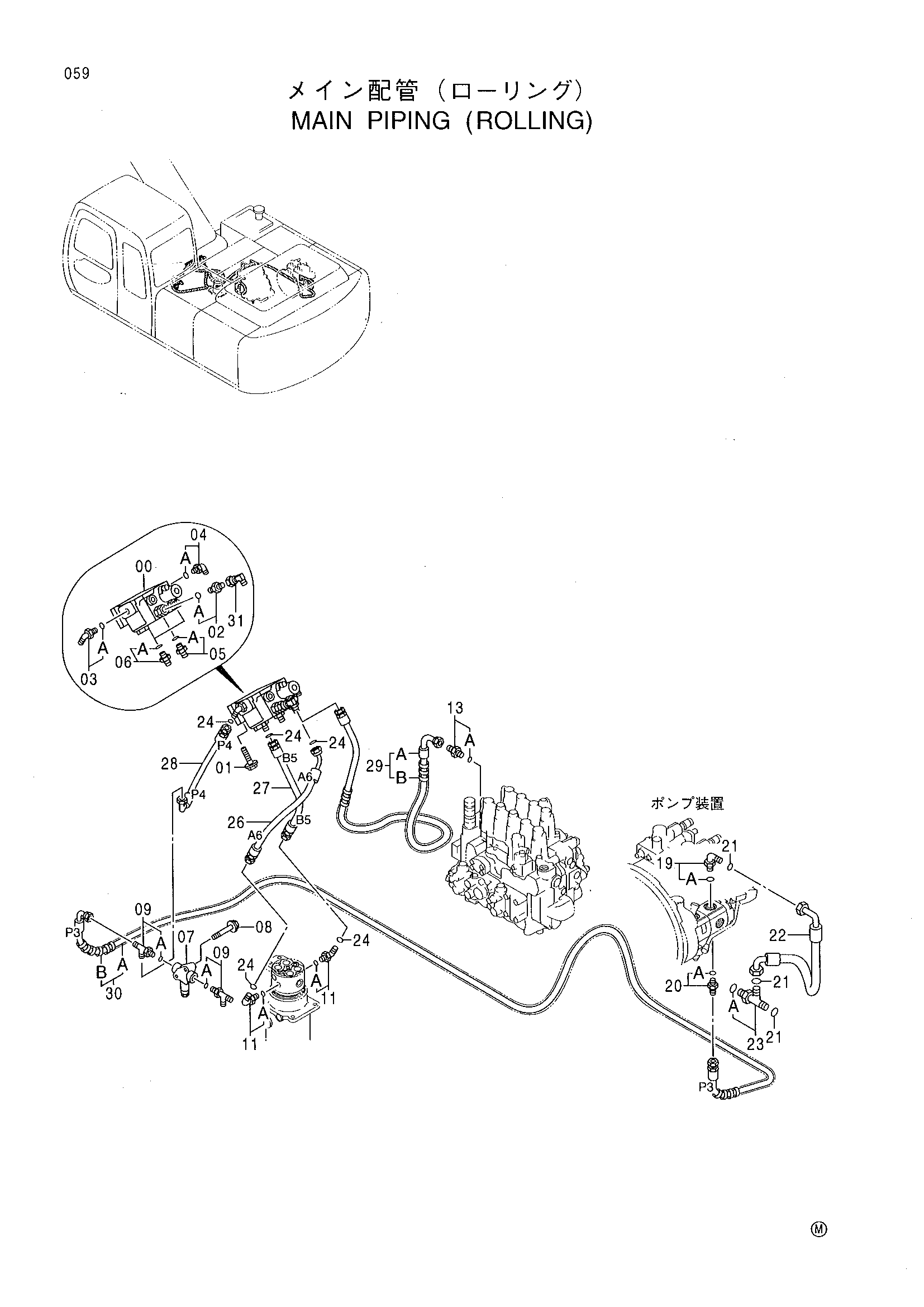

Заводская схема «Основные гидролинии (роликовый)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431376 | Гидрораспределитель | 1 |
| 01 | J011290 | Болт с шайбой | 3 |
| 02 | 4200466 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200580 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4200580 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4210361 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4189602 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4342051 | Предохранительный клапан | 1 |
| 08 | J010855 | Болт с шайбой | 2 |
| 09 | 4217343 | Тройник | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200580 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4376657 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4157562 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4210361 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 3 |
| 22 | 4320234 | Шланг | 1 |
| 23 | 4218070 | Тройник | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 26 | 4389013 | Шланг | 1 |
| 27 | 4389014 | Шланг | 1 |
| 28 | 4389016 | Шланг | 1 |
| 29 | 9184663 | Шланг в сборе | 1 |
| 29A | 4426788 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 4 |
| 30 | 9184664 | Шланг в сборе | 1 |
| 30A | 4397334 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 8 |
| 31 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
