Пилотные гидролинии (9) — HITACHI EX200-5 JPN

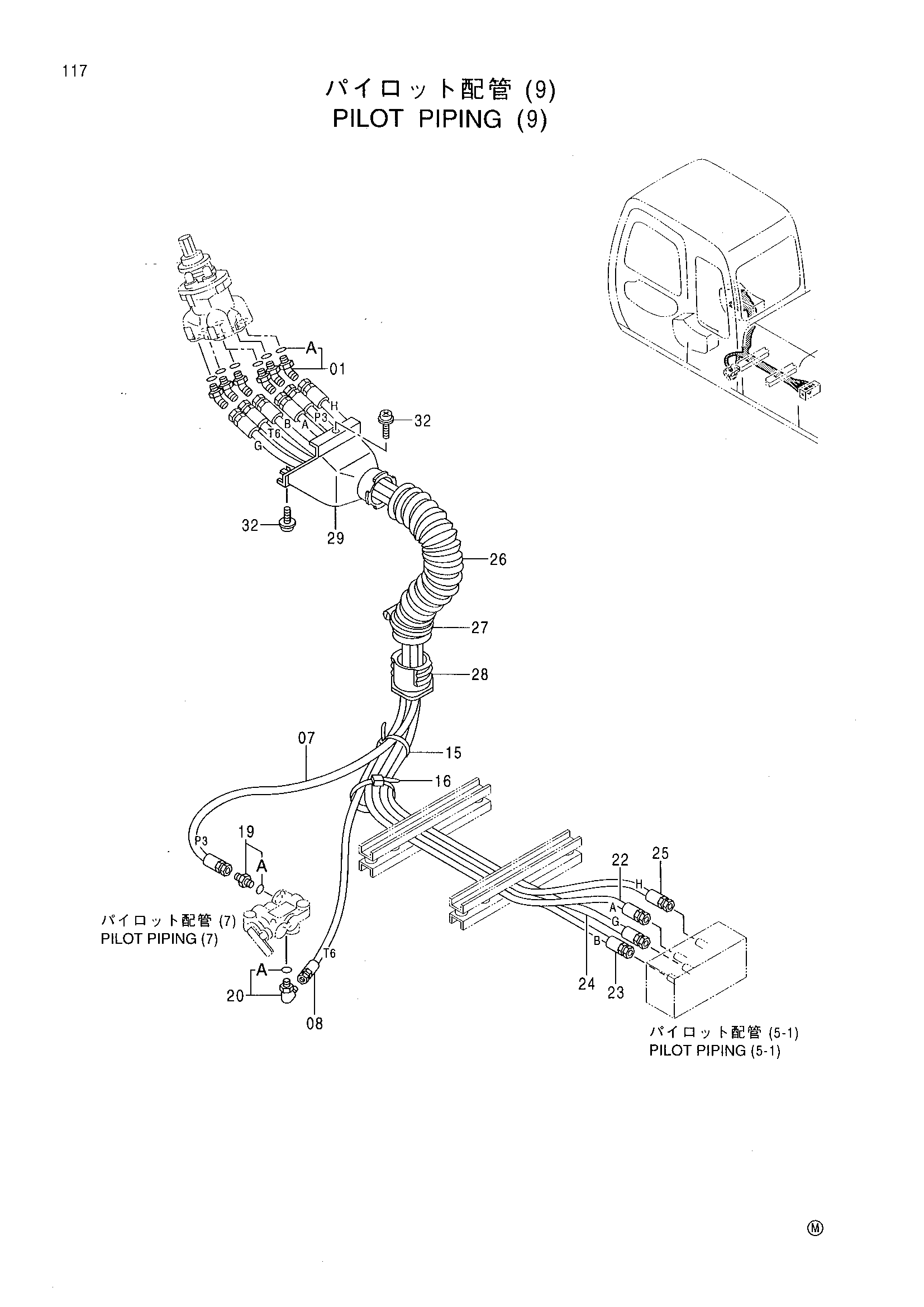

Заводская схема «Пилотные гидролинии (9)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286916 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4333395 | Шланг | 1 |
| 08 | 4333580 | Шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 19 | 4261938 | Фильтр | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4345999 | Шланг | 1 |
| 23 | 4304408 | Шланг | 1 |
| 24 | 4346002 | Шланг | 1 |
| 25 | 4346003 | Шланг | 1 |
| 26 | 4351175 | Шланг | 1 |
| 27 | 4351774 | Хомут провод | 1 |
| 28 | 3072687 | Втулка | 1 |
| 29 | 3072745 | Крышка | 1 |
| 32 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
