Хигхт-прессуре трубопроводы (поток производительность селектор) — HITACHI EX200-5 JPN

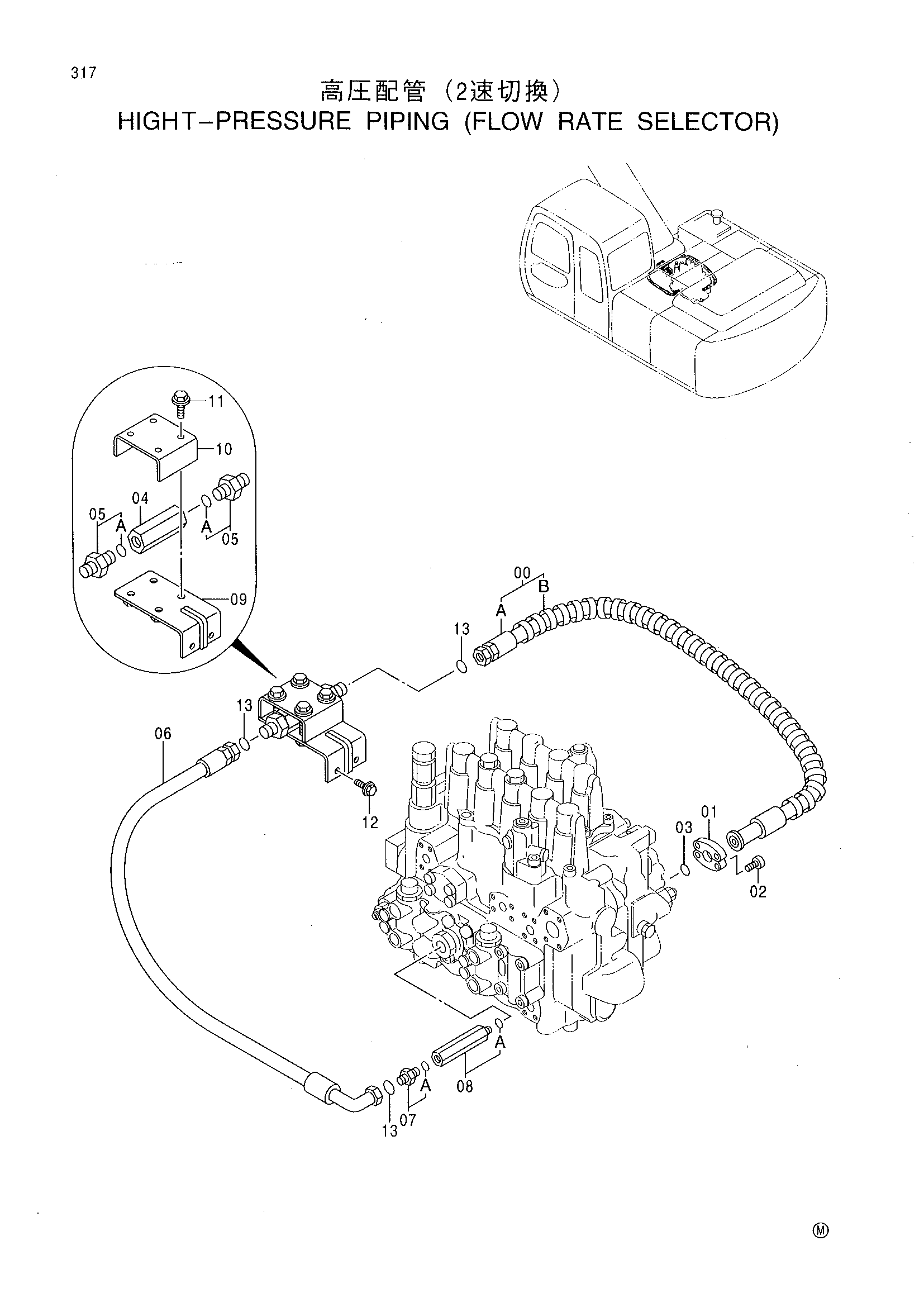

Заводская схема «Хигхт-прессуре трубопроводы (поток производительность селектор)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9179903 | Шланг в сборе | 1 |
| 00A | 4302995 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 3 |
| 01 | 986910 | Разъёмный фланец | 2 |
| 02 | J781030 | Болт с внутренним шестигранником | 4 |
| 03 | 971489 | Уплотнительное кольцо | 1 |
| 04 | 4393296 | Обратный клапан | 1 |
| 05 | 4189537 | Адаптер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4407004 | Шланг | 1 |
| 07 | 4189619 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4413796 | Разъём S | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 8074977 | Кронштейн | 1 |
| 10 | 9751594 | Кронштейн | 1 |
| 11 | J011075 | Болт с шайбой | 4 |
| 12 | J011020 | Болт с шайбой | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
