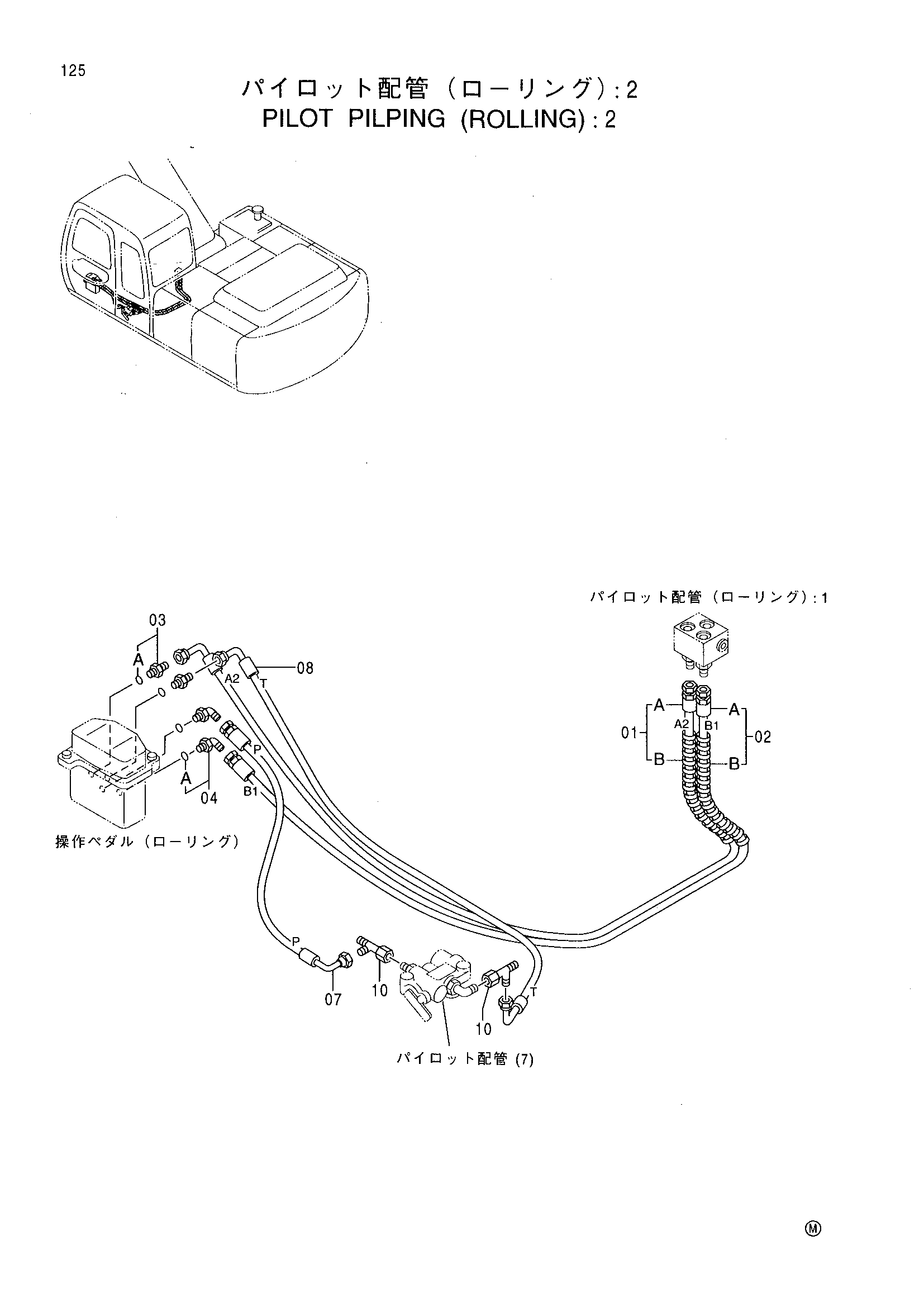

Пилотные гидролинии (роликовый): 2 — HITACHI EX200-5 JPN
Заводская схема «Пилотные гидролинии (роликовый): 2» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9184662 | Шланг в сборе | 1 |
| 01A | 4426745 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 1 |
| 02 | 9184661 | Шланг в сборе | 1 |
| 02A | 4423366 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 4200467 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4156434 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4375563 | Шланг | 1 |
| 08 | 4375564 | Шланг | 1 |
| 10 | 4246672 | Соединительный штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
