Гидромотор трубопроводы (1) — HITACHI EX200-5 JPN

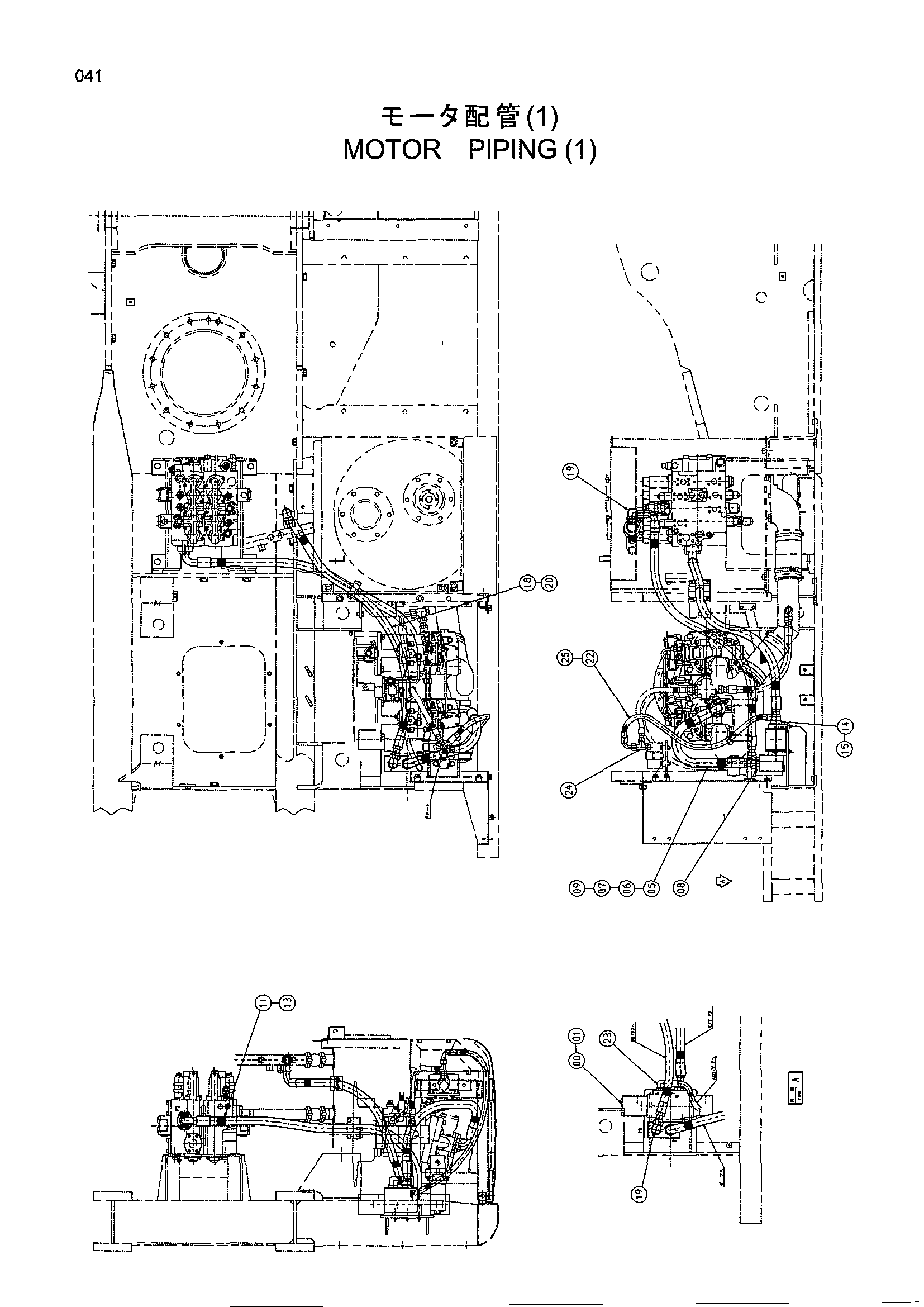

Заводская схема «Гидромотор трубопроводы (1)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411382 | Клапан дивидер | 1 |
| 01 | J780875 | Болт с внутренним шестигранником | 3 |
| 05 | 4324438 | Шланг | 1 |
| 06 | 4252855 | Шланг | 1 |
| 07 | 966993 | Уплотнительное кольцо | 1 |
| 08 | 4249285 | Адаптер | 1 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 11 | 4428091 | Шланг | 1 |
| 13 | 966993 | Уплотнительное кольцо | 1 |
| 14 | 4249285 | Адаптер | 1 |
| 14A | 970860 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 1 |
| 18 | 4333301 | Шланг | 1 |
| 19 | 4198799 | Угловой штуцер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 2 |
| 22 | 4326028 | Шланг | 1 |
| 23 | 4217341 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4205383 | Тройник | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
