Шланг защита от разрыва клапан — HITACHI EX200-5 JPN

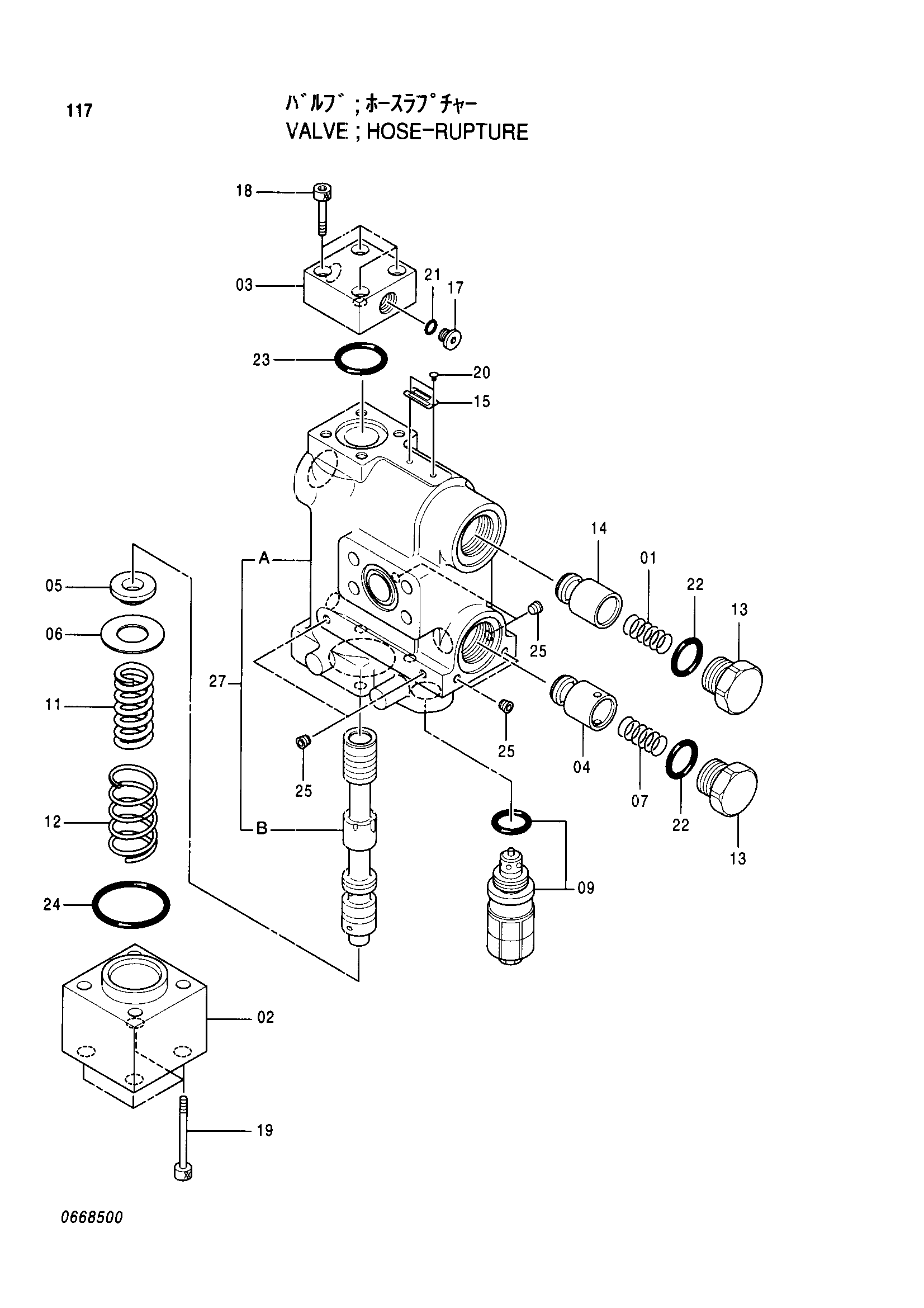

Заводская схема «Шланг защита от разрыва клапан» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149058 | Клапан хосе-руптуре | 1 | |
| 01 | 0338503 | Пружина | 1 |
| 02 | 0343502 | Крышка пружина | 1 |
| 03 | 0343503 | Крышка | 1 |
| 04 | 0343505 | Плунжер | 1 |
| 05 | 0343506 | Держатель пружина | 1 |
| 06 | 0343507 | Проставка | 1 |
| 07 | 0343510 | Пружина | 1 |
| 09 | 4358914 | Предохранительный клапан | 1 |
| 11 | 0668501 | Пружина | 1 |
| 12 | 0668502 | Пружина | 1 |
| 13 | 0343511 | Пробка | 2 |
| 14 | 0668503 | Плунжер | 1 |
| 17 | 0343512 | Пробка | 1 |
| 18 | 0228805 | Болт с внутренним шестигранником | 4 |
| 19 | 0343513 | Болт | 4 |
| 20 | 0208717 | Приводной винт | 2 |
| 21 | 4506408 | Уплотнительное кольцо | 1 |
| 22 | 4506429 | Уплотнительное кольцо | 2 |
| 23 | A811035 | Уплотнительное кольцо | 1 |
| 24 | A811055 | Уплотнительное кольцо | 1 |
| 25 | 0343514 | Пробка | 6 |
| 27 | 0668504 | Корпус в сборе | 1 |
| 27B | 0668505 | Золотник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
