Гидролинии рабочего оборудования (2-деталь стрела) — HITACHI EX200-5 JPN

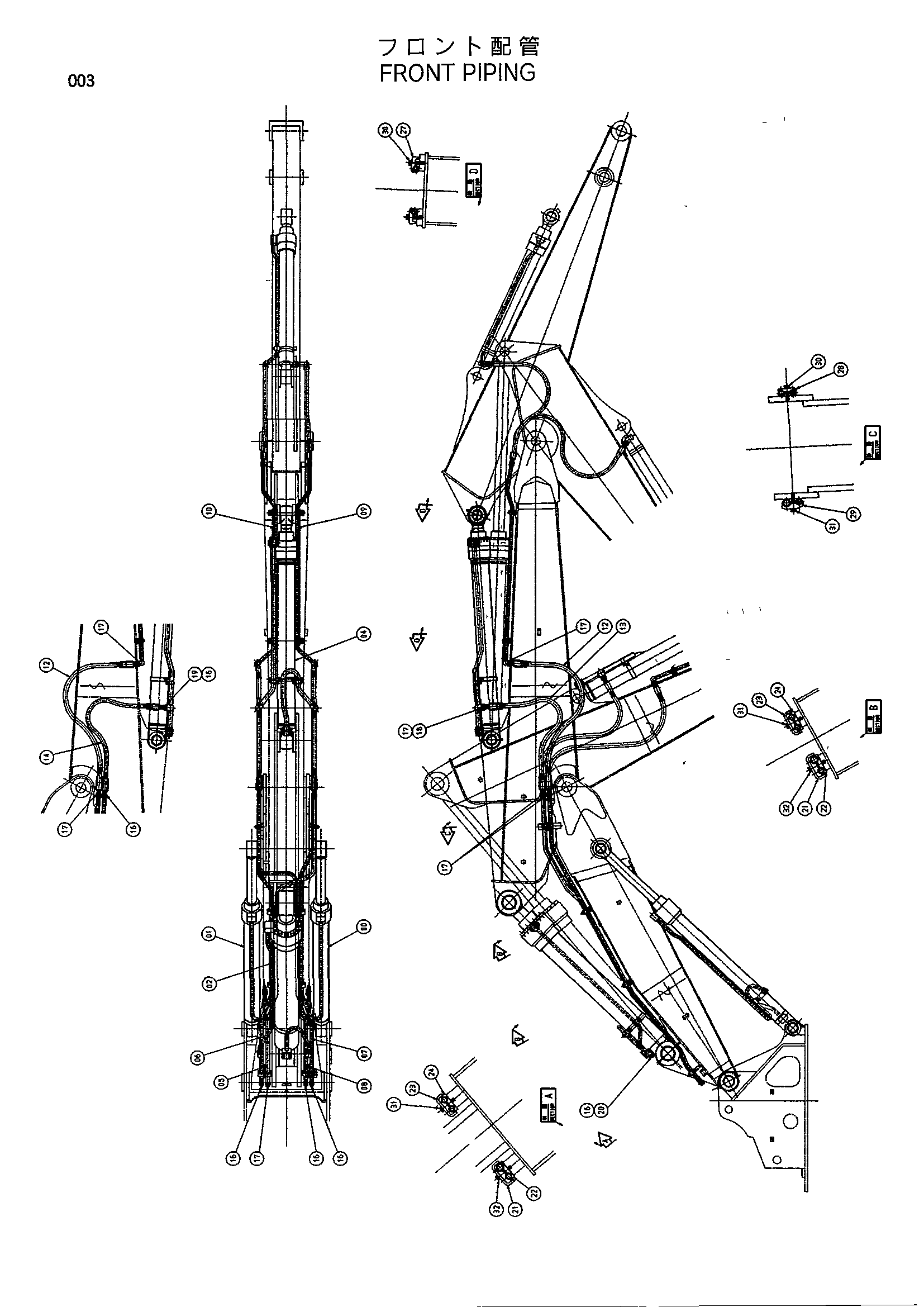

Заводская схема «Гидролинии рабочего оборудования (2-деталь стрела)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4397898 | Кйл.боом | 1 |
| 01 | 4397894 | Кйл.боом | 1 |
| 02 | 4397893 | Гидроцилиндр | 1 |
| 04 | 4406453 | Кйл.арм | 1 |
| 05 | 8074504 | Трубка | 1 |
| 06 | 8074505 | Трубка | 1 |
| 07 | 8074506 | Трубка | 1 |
| 08 | 8074507 | Трубка | 1 |
| 09 | 8071999 | Трубка | 1 |
| 10 | 8072000 | Трубка | 1 |
| 12 | 4400849 | Шланг | 2 |
| 13 | 4399860 | Шланг | 1 |
| 14 | 4399861 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 7 |
| 17 | 4187328 | Уплотнительное кольцо | 7 |
| 18 | 4189535 | Адаптер | 1 |
| 19 | 4189537 | Адаптер | 1 |
| 20 | 4189619 | Адаптер | 2 |
| 21 | 4285725 | Хомут трубки | 2 |
| 22 | 4285724 | Резиновая прокладка | 2 |
| 23 | 4285723 | Хомут трубки | 1 |
| 24 | 4285722 | Резиновая прокладка | 1 |
| 27 | 4190126 | Хомут трубки | 4 |
| 28 | 4189859 | Хомут трубки | 2 |
| 29 | 4153488 | Хомут трубки | 1 |
| 30 | J011260 | Болт с шайбой | 6 |
| 31 | J011270 | Болт с шайбой | 2 |
| 32 | J011275 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
