Обратный клапан киркуит — HITACHI EX200-5 JPN

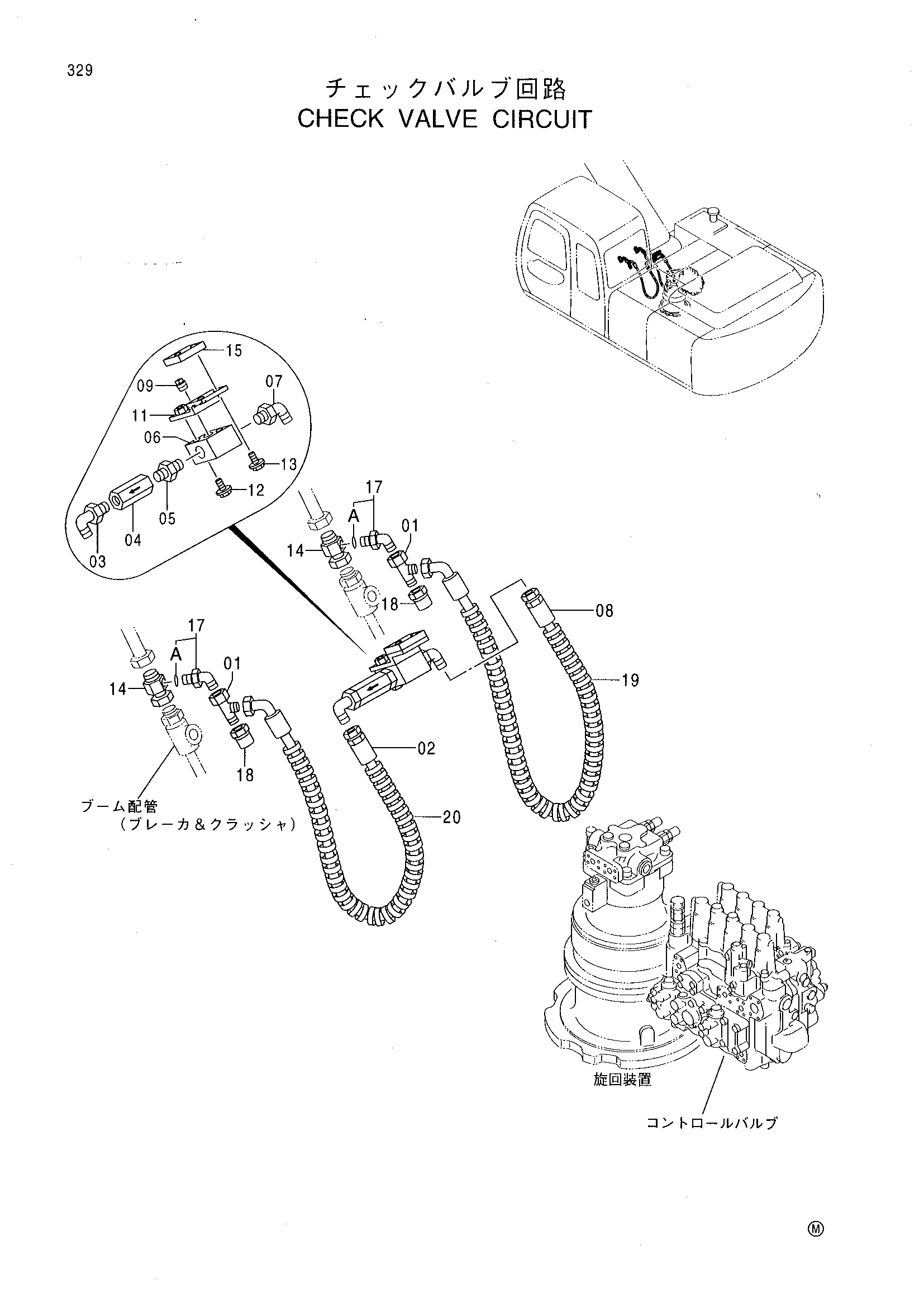

Заводская схема «Обратный клапан киркуит» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4246672 | Соединительный штуцер | 2 |
| 02 | 4375557 | Шланг | 1 |
| 03 | 4224412 | Угловой штуцер | 1 |
| 04 | 4322826 | Обратный клапан | 1 |
| 05 | 94-1902 | Адаптер | 1 |
| 06 | 4216289 | Запорный клапан | 1 |
| 07 | 4207744 | Угловой штуцер | 1 |
| 08 | 4375558 | Шланг | 1 |
| 09 | 94-2022 | Пробка | 1 |
| 11 | 9741607 | Кронштейн | 1 |
| 12 | J010860 | Болт с шайбой | 2 |
| 13 | J011020 | Болт с шайбой | 2 |
| 14 | 4381389 | Адаптер | 2 |
| 15 | 4315448 | Седло винта | 1 |
| 17 | 4154671 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4223518 | Пробка унион | 2 |
| 19 | 4327293 | Защитный кожух | 3 |
| 20 | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
