Электрооборудование (роликовый) — HITACHI EX200-5 JPN

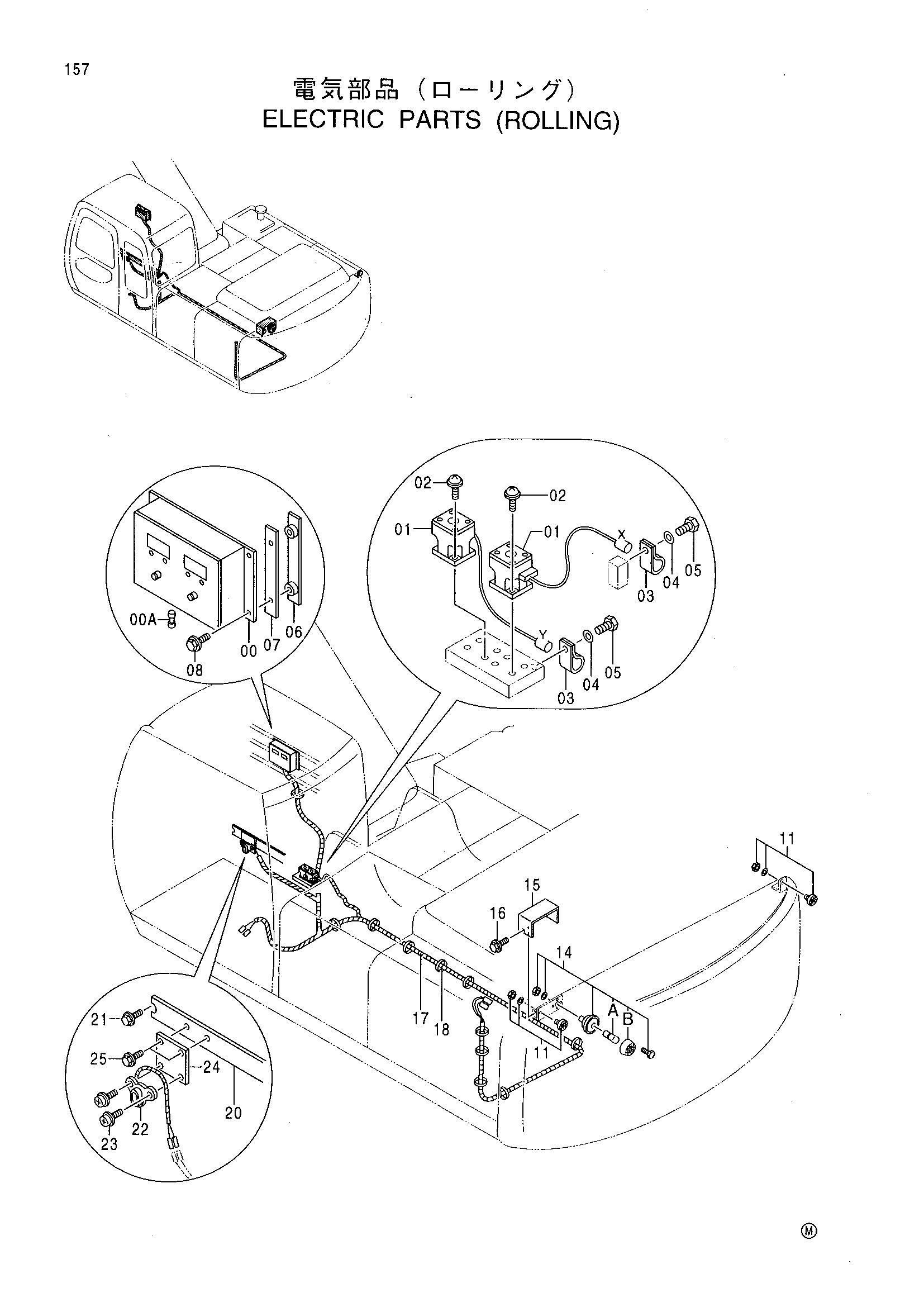

Заводская схема «Электрооборудование (роликовый)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4312050 | Измеритель инклино | 1 |
| 00A | 4318478 | Предохранитель | 2 |
| 01 | 4227579 | Измеритель инклино | 2 |
| 02 | J450414 | Винт с шайбой | 8 |
| 03 | 4000859 | Зажим трубка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | J900610 | Болт | 2 |
| 06 | 9729507 | Кронштейн | 2 |
| 07 | 4216885 | Пластина | 2 |
| 08 | J020625 | Болт с шайбой | 4 |
| 11 | 447070 | Рефлектор | 2 |
| 14 | 4235198 | Фонарь таил | 1 |
| 14A | 4235199 | Клапан | 1 |
| 14B | 4235300 | Стекло | 1 |
| 15 | 9731717 | Крышка | 1 |
| 16 | J020612 | Болт с шайбой | 2 |
| 17 | 2044512 | Жгут проводов | 1 |
| 18 | 4055312 | Ленточный зажим | 13 |
| 20 | 8073968 | Кронштейн | 1 |
| 21 | J020816 | Болт с шайбой | 2 |
| 22 | 4258403 | Зуммер | 1 |
| 23 | J460516 | Винт с шайбой | 2 |
| 24 | 4410719 | Кронштейн | 1 |
| 25 | J460616 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
