Основные гидролинии (2-деталь стрела) — HITACHI EX200-5 JPN

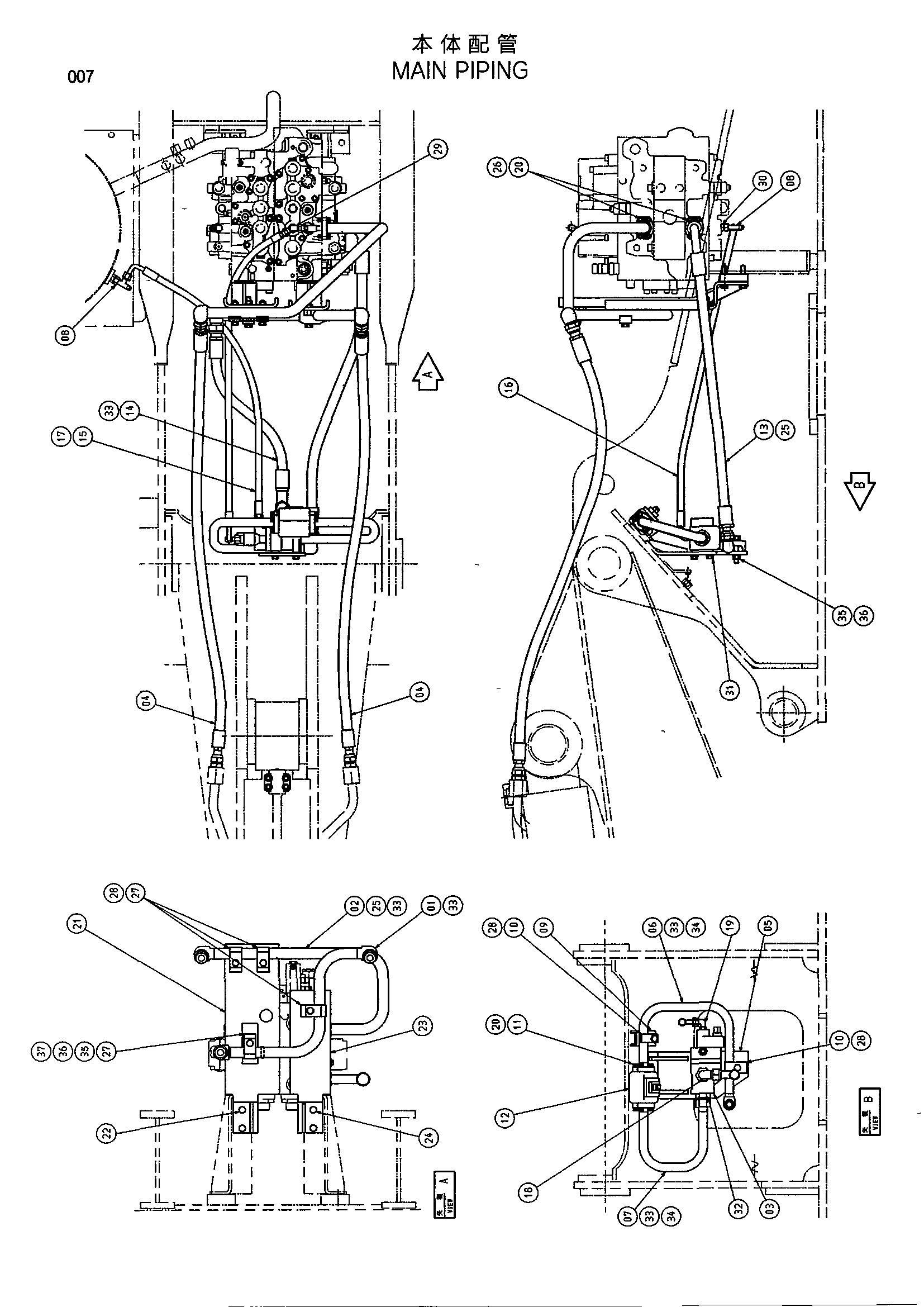

Заводская схема «Основные гидролинии (2-деталь стрела)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8073545 | Трубка | 1 |
| 02 | 8073791 | Трубка | 1 |
| 03 | 4382884 | Удерживающий клапан | 1 |
| 04 | 4250078 | Шланг | 2 |
| 05 | 3084641 | Кронштейн | 1 |
| 06 | 8074902 | Трубка | 1 |
| 07 | 9751863 | Трубка | 1 |
| 08 | 4246672 | Соединительный штуцер | 2 |
| 09 | 9735196 | Трубопроводы | 1 |
| 10 | 4190126 | Хомут трубки | 2 |
| 11 | 986910 | Разъёмный фланец | 4 |
| 12 | 4372037 | Клапан словретурн | 1 |
| 14 | 4411920 | Шланг | 1 |
| 15 | 4333589 | Шланг | 1 |
| 17 | 4200467 | Адаптер | 1 |
| 18 | 4202113 | Угловой штуцер | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 20 | J781030 | Болт с внутренним шестигранником | 16 |
| 21 | 8065654 | Кронштейн | 1 |
| 22 | J011265 | Болт с шайбой | 2 |
| 23 | 8065653 | Кронштейн | 1 |
| 24 | J011265 | Болт с шайбой | 2 |
| 26 | 962453 | Разъёмный фланец | 4 |
| 27 | 4190127 | Хомут трубки | 4 |
| 28 | J011275 | Болт с шайбой | 5 |
| 29 | 4208913 | Угловой штуцер | 1 |
| 30 | 4200466 | Адаптер | 1 |
| 31 | J021030 | Болт с шайбой | 3 |
| 32 | 4189357 | Крышка | 1 |
| 33 | 4187308 | Уплотнительное кольцо | 6 |
| 34 | 971489 | Уплотнительное кольцо | 2 |
| 35 | J950012 | Гайка | 2 |
| 36 | A590112 | Плоская шайба | 2 |
| 37 | J021290 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
