Гидролинии хода — HITACHI EX200-5 JPN

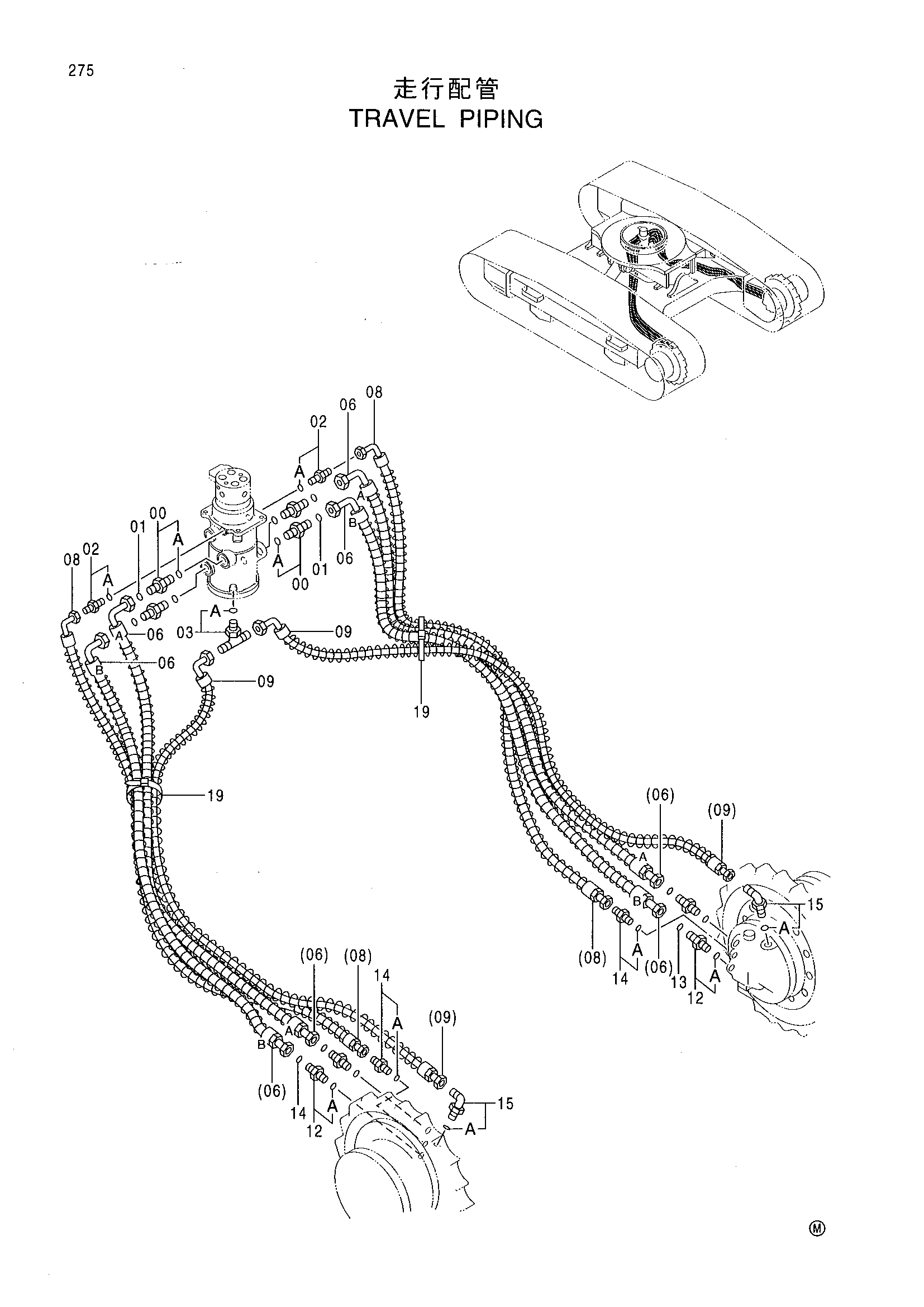

Заводская схема «Гидролинии хода» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189619 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 4 |
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4221224 | Тройник | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4391960 | Шланг | 4 |
| 08 | 4391961 | Шланг | 2 |
| 09 | 4391962 | Шланг | 2 |
| 12 | 4189537 | Адаптер | 4 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4200465 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154672 | Угловой штуцер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
