Механизм натяжения (хмгф38аа-тйпе)[USA] — HITACHI EX200-5 JPN

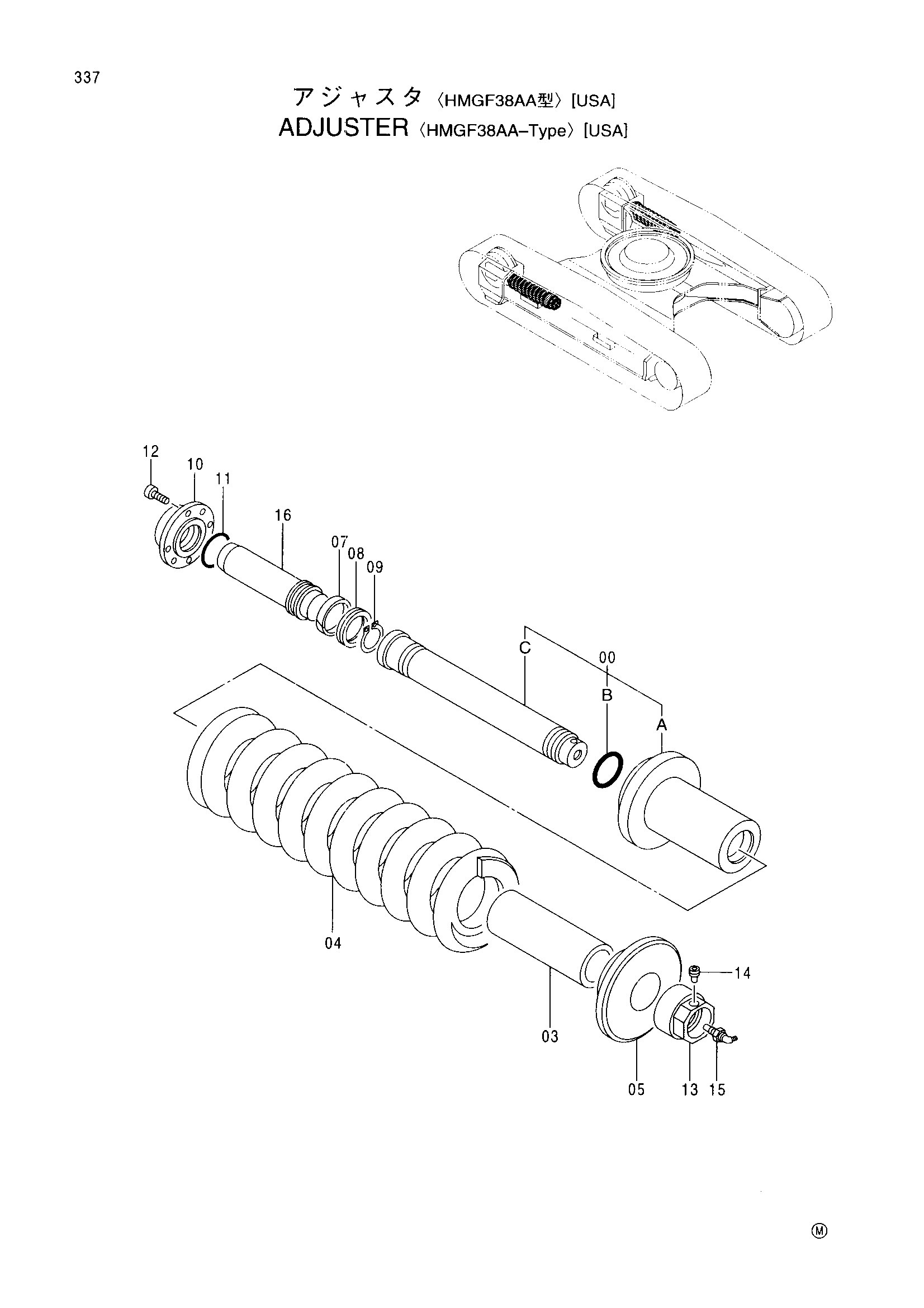

Заводская схема «Механизм натяжения (хмгф38аа-тйпе)[USA]» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения (хмгф38аа-тйпе)[USA] HITACHI EX200-5 JPN](/catalog-drawings/4d/4d358f2f-f93e-454c-84e6-3b453c94a1e8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9152423 | Механизм натяжения в сборе | 2 | |
| 00 | 9144659 | Гидроцилиндр. в сборе | 1 |
| 00A | 3073799 | Гидроцилиндр | 1 |
| 00B | 4360345 | Уплотнительное кольцо | 1 |
| 00C | 3076992 | Шток | 1 |
| 03 | 4371301 | Проставка | 1 |
| 04 | 3076210 | Пружина | 1 |
| 05 | 3073801 | Шайба | 1 |
| 07 | 4177838 | Износостойкое кольцо | 1 |
| 08 | 4177837 | U-образная манжета | 1 |
| 09 | 960323 | Стопорное кольцо | 1 |
| 10 | 3073802 | Фланец | 1 |
| 11 | 4113162 | Уплотнительное кольцо | 1 |
| 12 | M341022 | Болт с внутренним шестигранником | 4 |
| 13 | 4357536 | Гайка | 1 |
| 14 | 4248106 | Пробка | 1 |
| 15 | 4255055 | Клапан | 1 |
| 16 | 3076993 | Шток поршня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
