Пилотные гидролинии (1) — HITACHI EX200-5 JPN

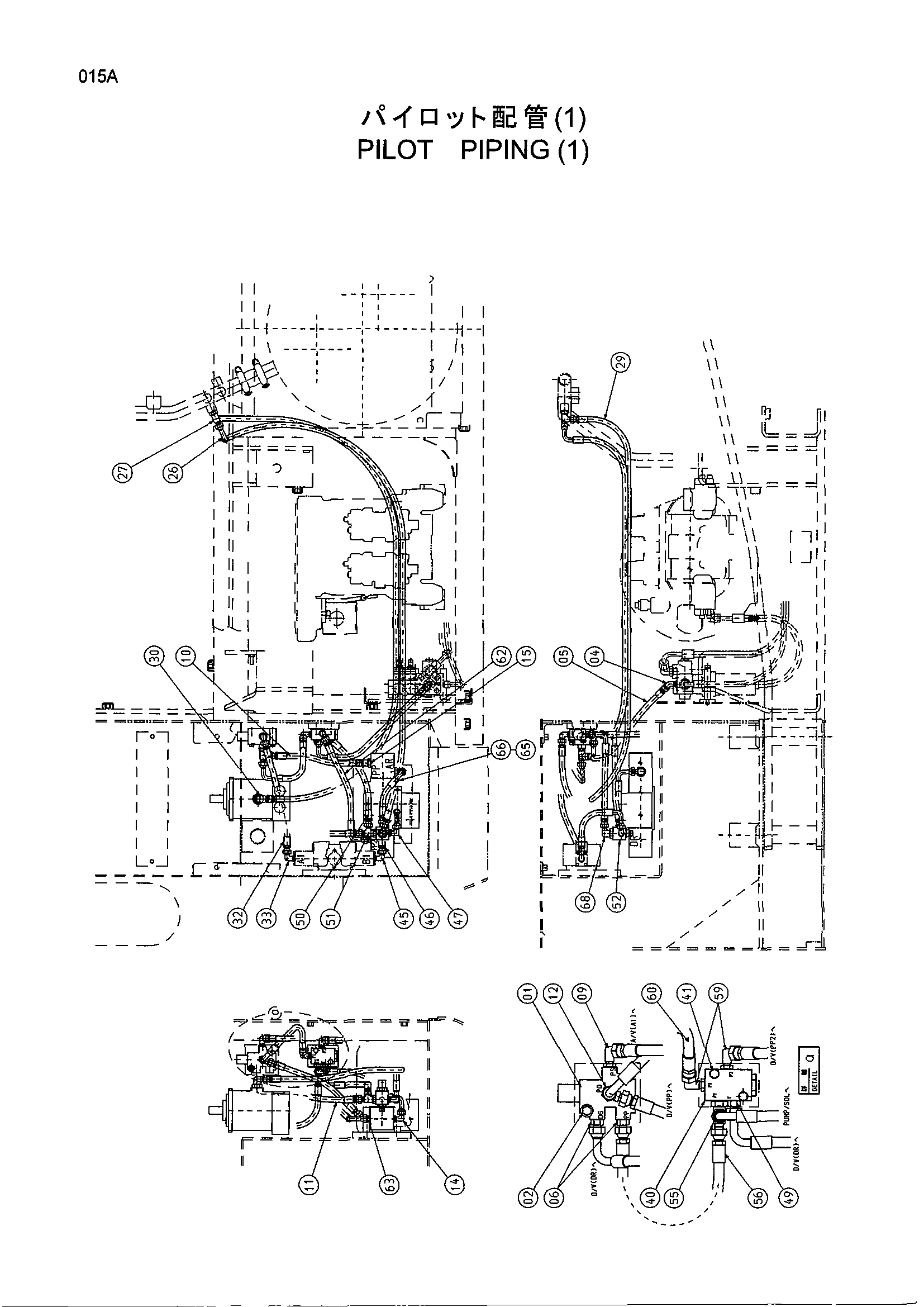

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210647 | Электромагнитный клапан | 1 |
| 02 | J010870 | Болт с шайбой | 2 |
| 04 | 4200472 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4229858 | Шланг | 1 |
| 06 | 4200467 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4156434 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4269832 | Шланг | 1 |
| 11 | 4229858 | Шланг | 1 |
| 12 | 4207300 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4154671 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4190244 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4239760 | Шланг | 1 |
| 27 | 4205363 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4270447 | Шланг | 1 |
| 30 | 4200471 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4269837 | Шланг | 1 |
| 33 | 4156434 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4203446 | Клапан | 1 |
| 41 | J020855 | Болт с шайбой | 2 |
| 45 | 4156434 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4301436 | Шланг | 1 |
| 47 | 4156434 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4200467 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4290341 | Шланг | 1 |
| 51 | 4207300 | Тройник | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4217268 | Адаптер | 1 |
| 55 | 4207300 | Тройник | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4266473 | Шланг | 1 |
| 59 | 4156434 | Угловой штуцер | 2 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4301436 | Шланг | 1 |
| 62 | 4305364 | Шланг | 1 |
| 63 | 4200466 | Адаптер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4200466 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4301436 | Шланг | 1 |
| 68 | 4200471 | Угловой штуцер | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
