Хигхт-прессуре трубопроводы (PTO) — HITACHI EX200-5 JPN

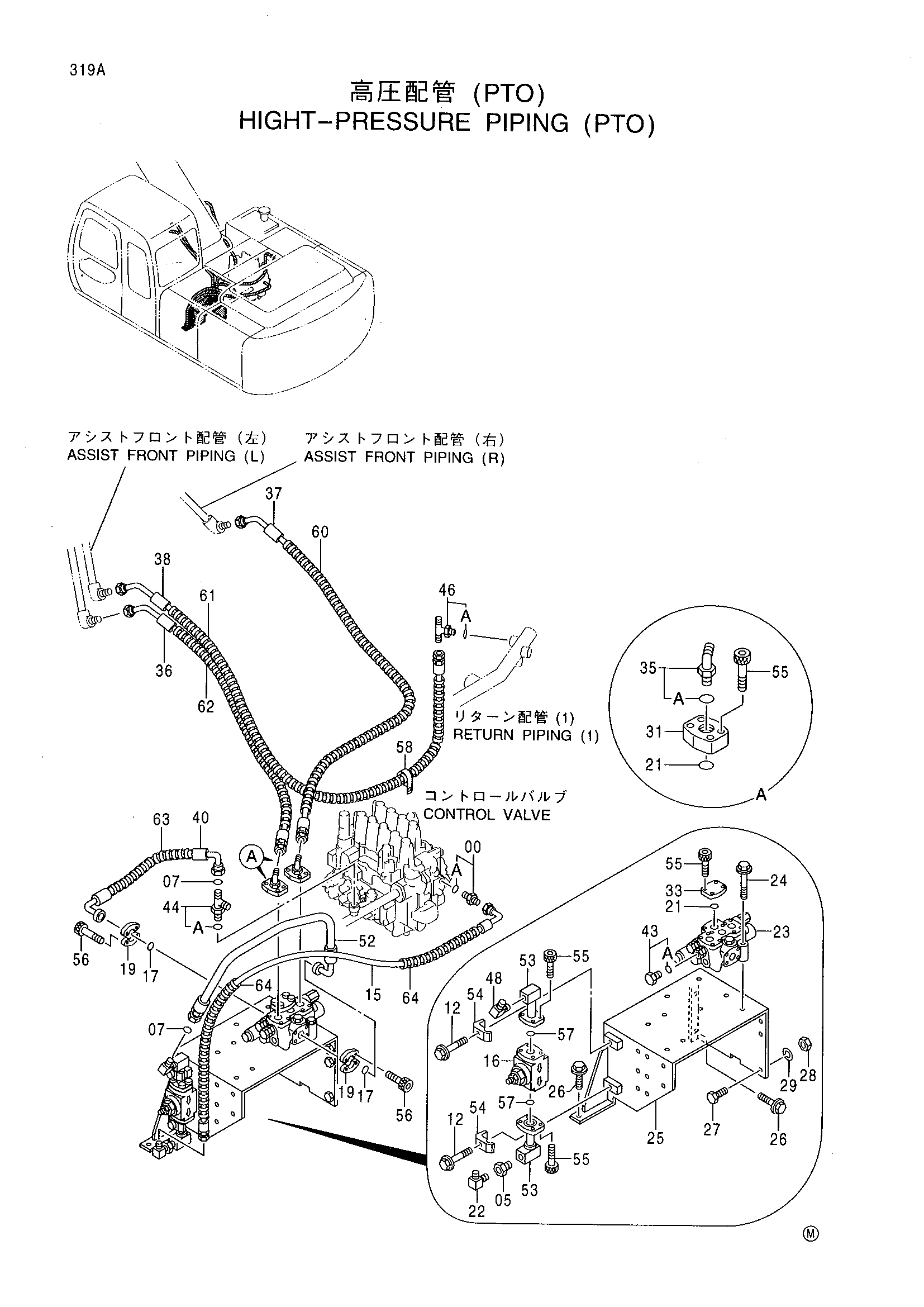

Заводская схема «Хигхт-прессуре трубопроводы (PTO)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4200466	Адаптер	1
00A	4509180	Уплотнительное кольцо	1
05	94-1603	Переходник	1
07	4187308	Уплотнительное кольцо	2
12	J011260	Болт с шайбой	2
15	4372252	Шланг	1
16	4330223	Клапан словретур	1
17	971489	Уплотнительное кольцо	2
19	986910	Разъёмный фланец	4
21	A811030	Уплотнительное кольцо	3
22	4207744	Угловой штуцер	1
23	4330232	Гидрораспределитель	1
24	J011290	Болт с шайбой	3
25	7037729	Кронштейн	1
26	J031030	Болт с шайбой	3
27	J901025	Болт	2
28	J950010	Гайка	2
29	A590910	Пружинная шайба	2
31	3075596	Фланец	2
33	3075595	Фланец	1
35	4241385	Угловой штуцер	2
35A	4509180	Уплотнительное кольцо	1
36	4368095	Шланг	1
37	4368096	Шланг	1
38	4368094	Шланг	1
40	4430544	Шланг	1
43	4092534	Пробка	1
43A	4509180	Уплотнительное кольцо	1
44	4383391	Тройник	1
44A	4506424	Уплотнительное кольцо	1
46	4249344	Тройник	1
46A	4509180	Уплотнительное кольцо	1
48	4272267	Угловой штуцер	1
52	4401285	Шланг	1
53	9750898	Трубка	2
54	4053595	Хомут трубки	2
55	J781032	Болт с внутренним шестигранником	20
56	J781030	Болт с внутренним шестигранником	8
57	971489	Уплотнительное кольцо	2
58	4190275	Зажим	1
60	4327293	Защитный кожух	7
61	4327293	Защитный кожух	7
62	4327293	Защитный кожух	6
63	4327294	Защитный кожух	2
64	4327293	Защитный кожух	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
