Роликовый трубопроводы (верхняя платформа) — HITACHI EX200-5 JPN

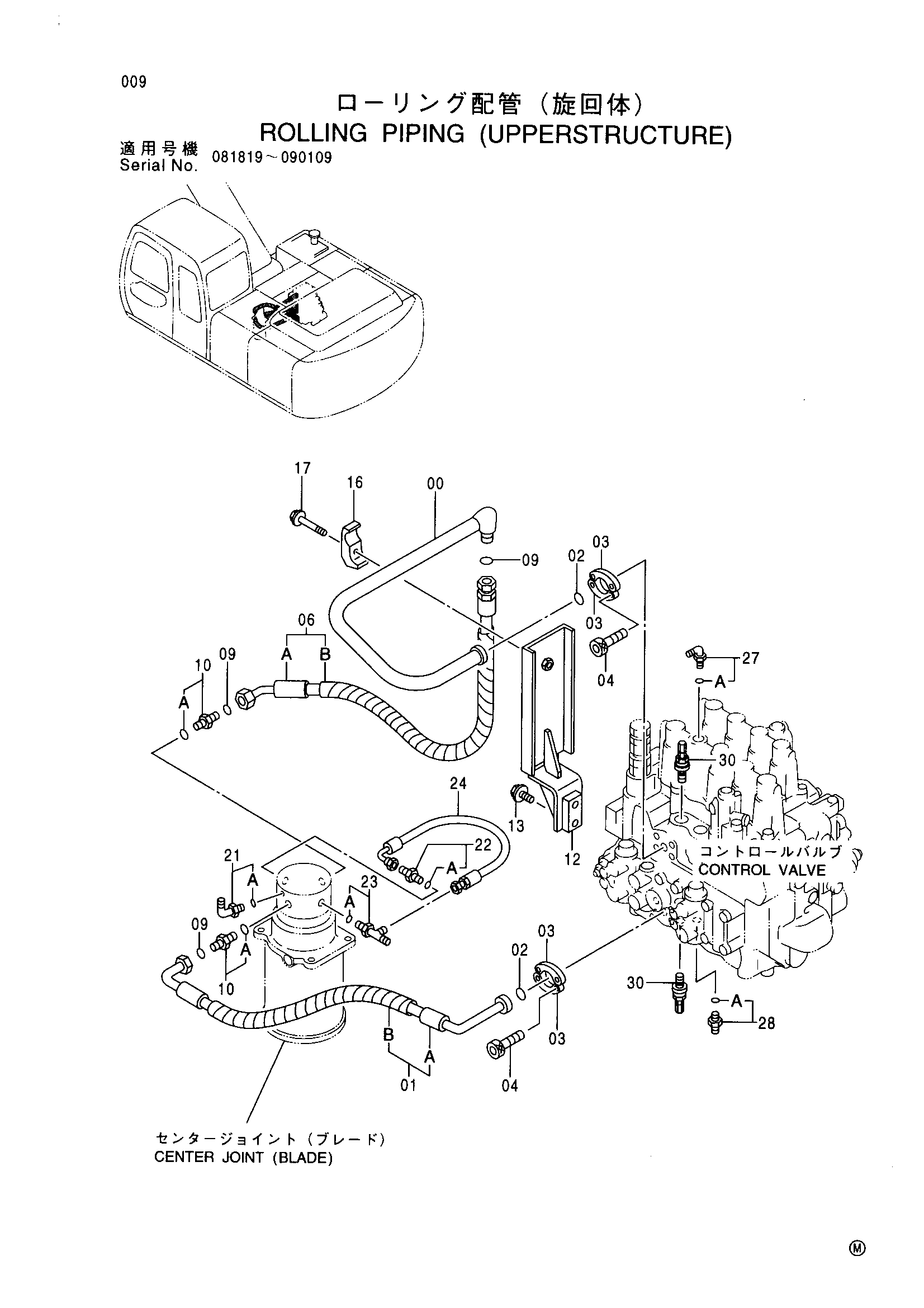

Заводская схема «Роликовый трубопроводы (верхняя платформа)» для HITACHI EX200-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070245 | Трубка | 1 |
| 01 | 9143218 | Шланг в сборе | 1 |
| 01A | 4392103 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 03 | 962453 | Разъёмный фланец | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 06 | 9145451 | Шланг в сборе | 1 |
| 06A | 4216495 | Шланг | 1 |
| 06B | 4327294 | Защитный кожух | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 3 |
| 10 | 4392203 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 8065653 | Кронштейн | 1 |
| 13 | J011265 | Болт с шайбой | 2 |
| 16 | 4190127 | Хомут трубки | 1 |
| 17 | J011270 | Болт с шайбой | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200467 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4234371 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4300565 | Шланг | 1 |
| 27 | 4208913 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4200466 | Адаптер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4399224 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
