Топливный двойной фильтр <дополнительное оборудование> — HITACHI EX200-5

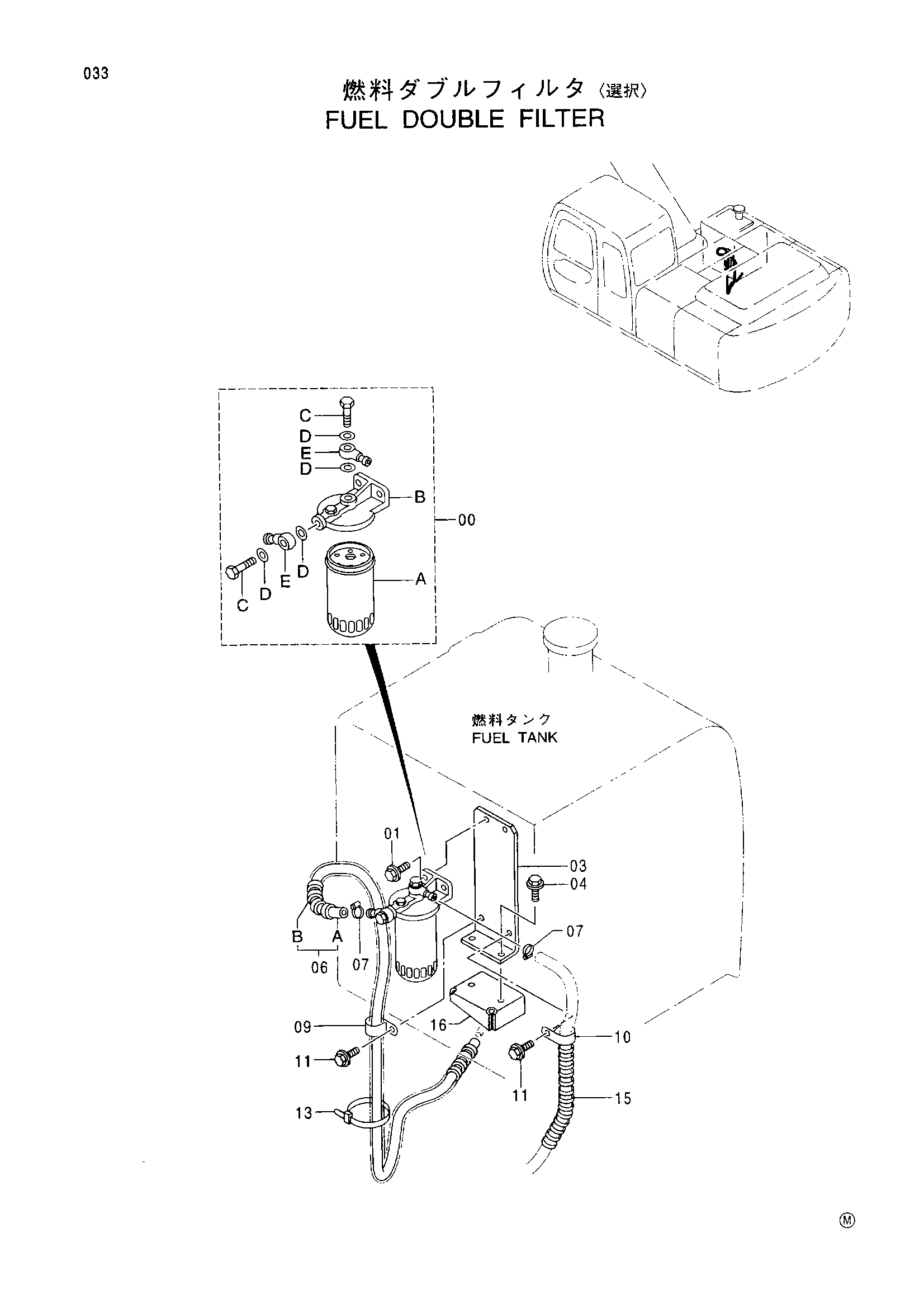

Заводская схема «Топливный двойной фильтр <дополнительное оборудование>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335136 | Фильтр топливный в сборе | 1 |
| 00A | 4326739 | Топливный фильтр | 1 |
| 00B | 4326807 | Головка | 1 |
| 00C | 4326740 | Болт | 2 |
| 00D | 4326741 | Прокладка | 4 |
| 00E | 4326742 | Папе топливный | 2 |
| 01 | J021035 | Болт | 2 |
| 03 | 9742312 | Кронштейн | 1 |
| 04 | J021030 | Болт | 2 |
| 06 | 9109189 | Топливный шланг | 1 |
| 06A | 4291379 | Топливный шланг(1300) | 1 |
| 06B | 4291380 | Трубка(1100) | 1 |
| 07 | 4514700 | Хомут шланг (T) | 2 |
| 09 | 4190263 | Зажим | 1 |
| 10 | 4190273 | Зажим | 1 |
| 11 | J011020 | Болт | 2 |
| 13 | 4055312 | Зажим лента(250) | 1 |
| 15 | 4327293 | Защитный кожух | 1 |
| 16 | 8052741 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
