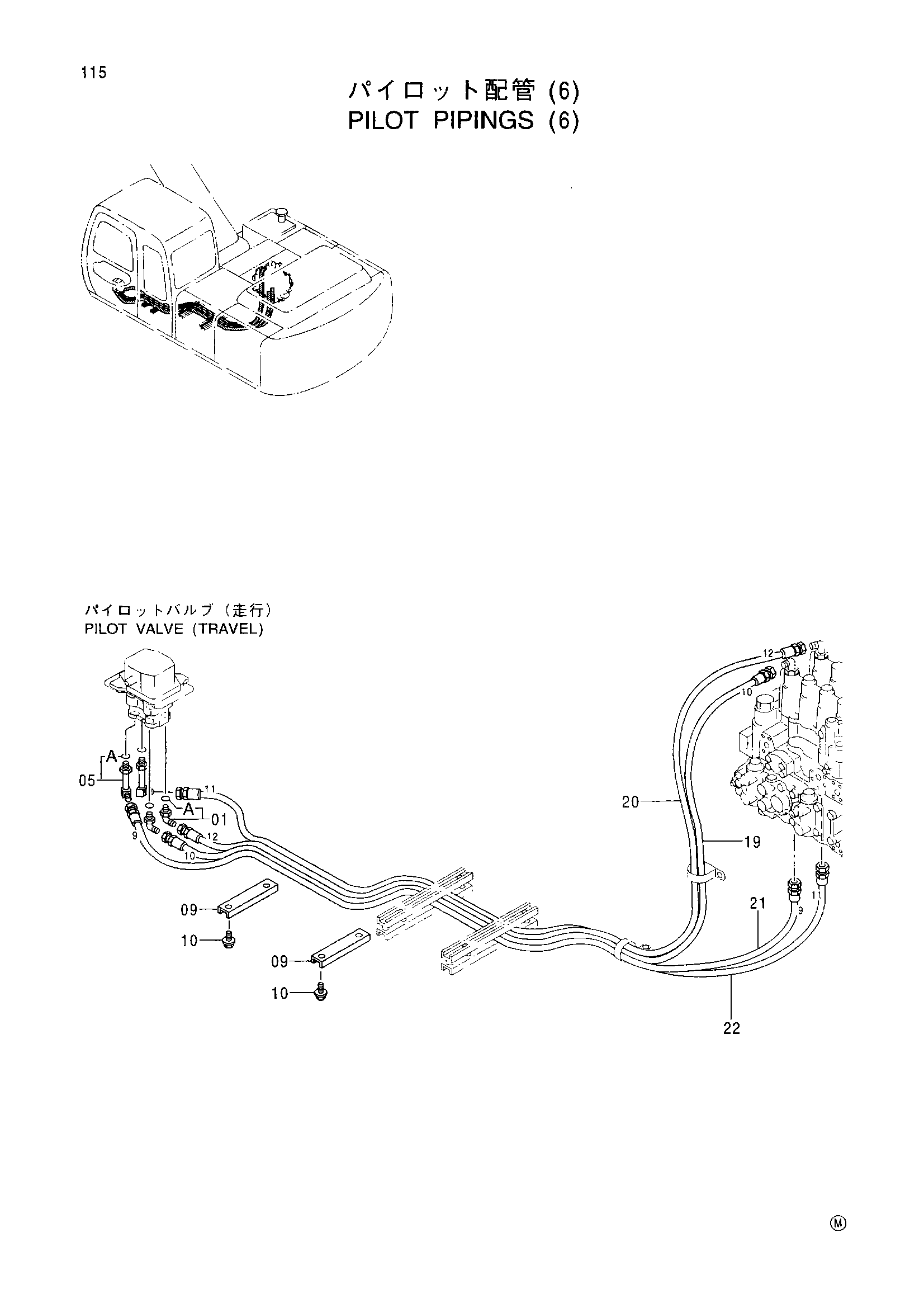

Пилотный трубопроводы (6) — HITACHI EX200-5

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4156434	Угловой штуцер	2
01A	957366	Уплотнительное кольцо	1
05	4278442	Угловой штуцер	2
05A	957366	Уплотнительное кольцо	1
09	4342692	Хомут шланга	2
10	J021020	Болт с шайбой	4
19	4349794	Шланг (10)	1
20	4349795	Шланг (12)	1
21	4331043	Шланг (9)	1
22	4331044	Шланг (11)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
