Электрооборудование (двигатель отопитель) — HITACHI EX200-5

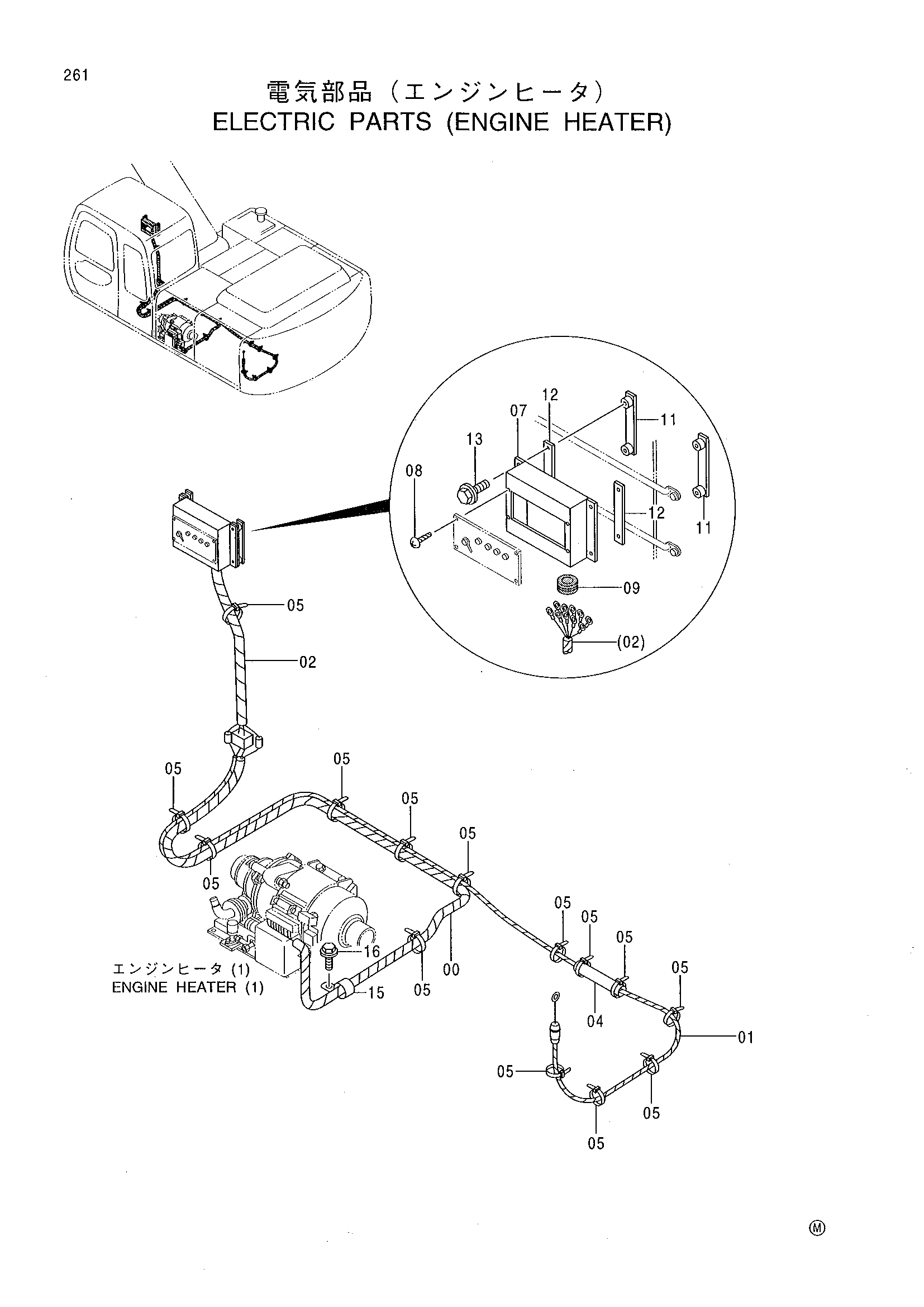

Заводская схема «Электрооборудование (двигатель отопитель)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4376343 | Жгут проводов | 1 |
| 01 | 4325981 | Жгут проводов | 1 |
| 02 | 4396920 | Жгут проводов | 1 |
| 04 | 4336526 | Клотх | 1 |
| 05 | 4055312 | Ленточный зажим | 14 |
| 07 | 8057999 | Короб выключатель | 1 |
| 08 | J450410 | Винт с шайбой | 4 |
| 09 | 4340825 | Резиновая втулка | 1 |
| 11 | 9741657 | Кронштейн | 2 |
| 12 | 4325640 | Пластина | 2 |
| 13 | J020625 | Болт с шайбой | 4 |
| 15 | 4190253 | Зажим | 1 |
| 16 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
