Пилотный трубопроводы (гидромолот и гидроножницы) — HITACHI EX200-5

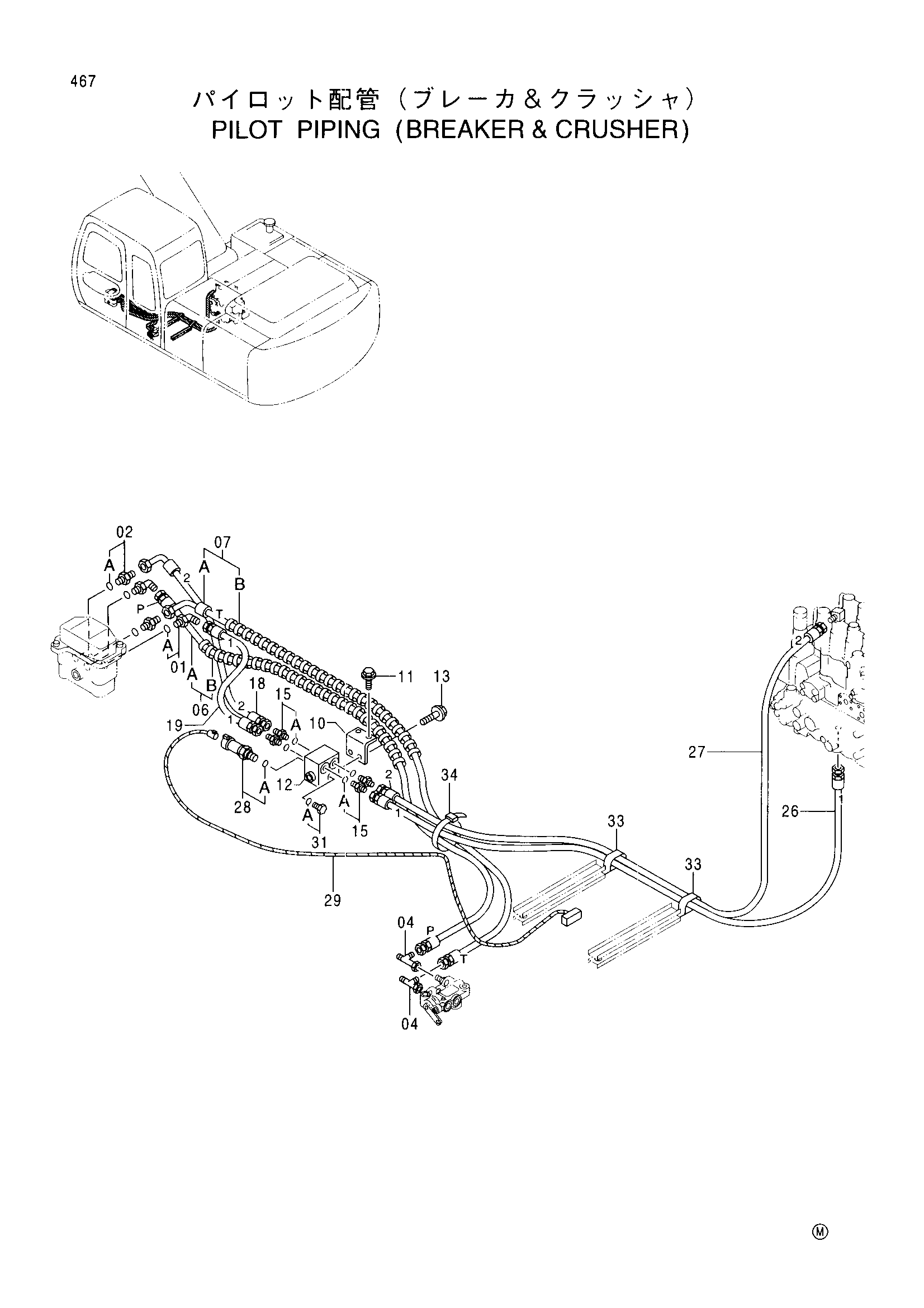

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 9161967 | Шланг в сборе | 1 |
| 06A | 4368703 | Шланг (P) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 9161968 | Шланг в сборе | 1 |
| 07A | 4368704 | Шланг (T) | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 10 | 9746294 | Кронштейн | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J010816 | Болт с шайбой | 2 |
| 15 | 4200466 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4364795 | Шланг (2) | 1 |
| 19 | 4372796 | Шланг (1) | 1 |
| 26 | 4372797 | Шланг (1) | 1 |
| 27 | 4372798 | Шланг (2) | 1 |
| 28 | 4333040 | Выключатель | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4381224 | Жгут проводов | 1 |
| 31 | 4093624 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4190282 | Зажим | 2 |
| 34 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
