Пилотные гидролинии (5-2) — HITACHI EX200-5

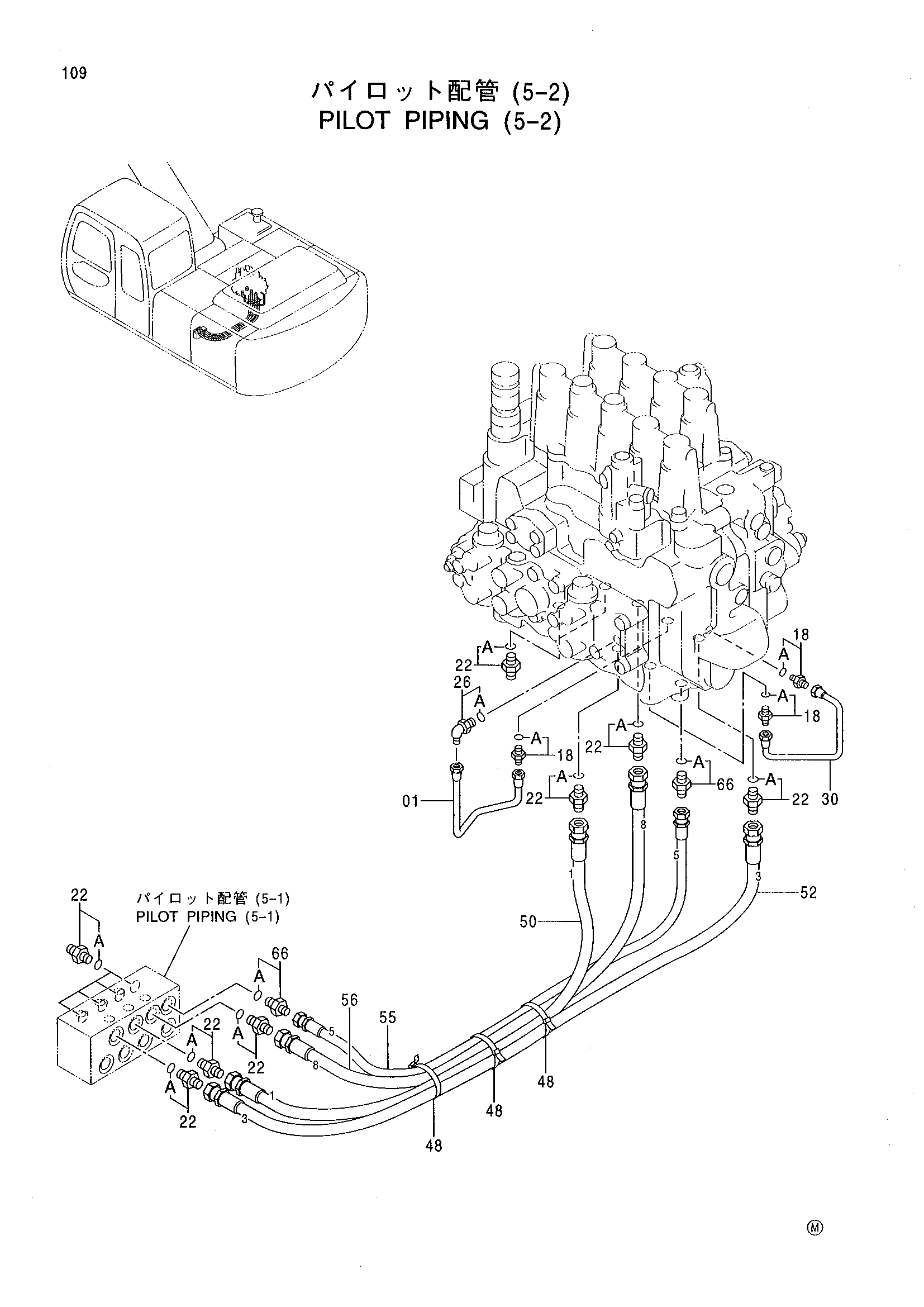

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4333876 | Трубка | 1 |
| 18 | 4255305 | Штуцер трубки | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 12 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4349712 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4351261 | Трубка | 1 |
| 48 | 4055312 | Ленточный зажим | 3 |
| 50 | 4349788 | Пластиковый шланг | 1 |
| 52 | 4349789 | Пластиковый шланг | 1 |
| 55 | 4361809 | Пластиковый шланг | 1 |
| 56 | 4349791 | Пластиковый шланг | 1 |
| 66 | 4200468 | Адаптер | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
