Трубопроводы системы смазки (1) [тип 15] — HITACHI EX200-5

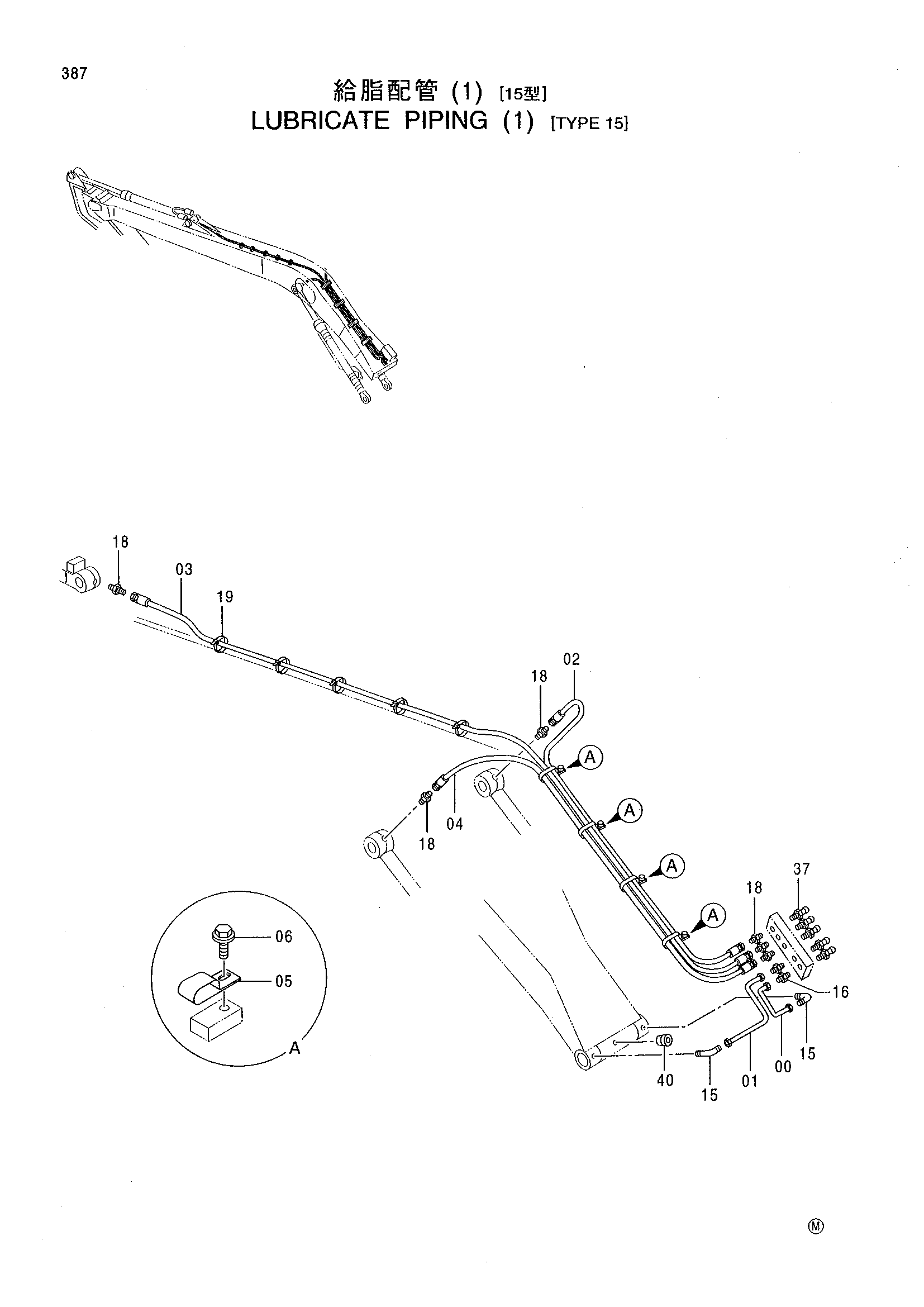

Заводская схема «Трубопроводы системы смазки (1) [тип 15]» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Трубопроводы системы смазки (1) [тип 15] HITACHI EX200-5](/catalog-drawings/2c/2c24a24e-8a83-4552-b648-1e63c729c185.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361000 | Трубка | 1 |
| 01 | 4370555 | Трубка | 1 |
| 02 | 4258472 | Нейлоновый шланг | 1 |
| 03 | 4287958 | Нейлоновый шланг | 1 |
| 04 | 4258473 | Нейлоновый шланг | 1 |
| 05 | 4252877 | Зажим | 4 |
| 06 | J011016 | Болт с шайбой | 4 |
| 15 | 4345297 | Штуцер трубки | 2 |
| 16 | 4360981 | Штуцер трубки | 2 |
| 18 | 4154651 | Адаптер | 6 |
| 19 | 4055311 | Ленточный зажим | 5 |
| 37 | J75482 | Пресс-маслёнка | 5 |
| 40 | 94-2022 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
