Пилотный клапан (ход) — HITACHI EX200-5

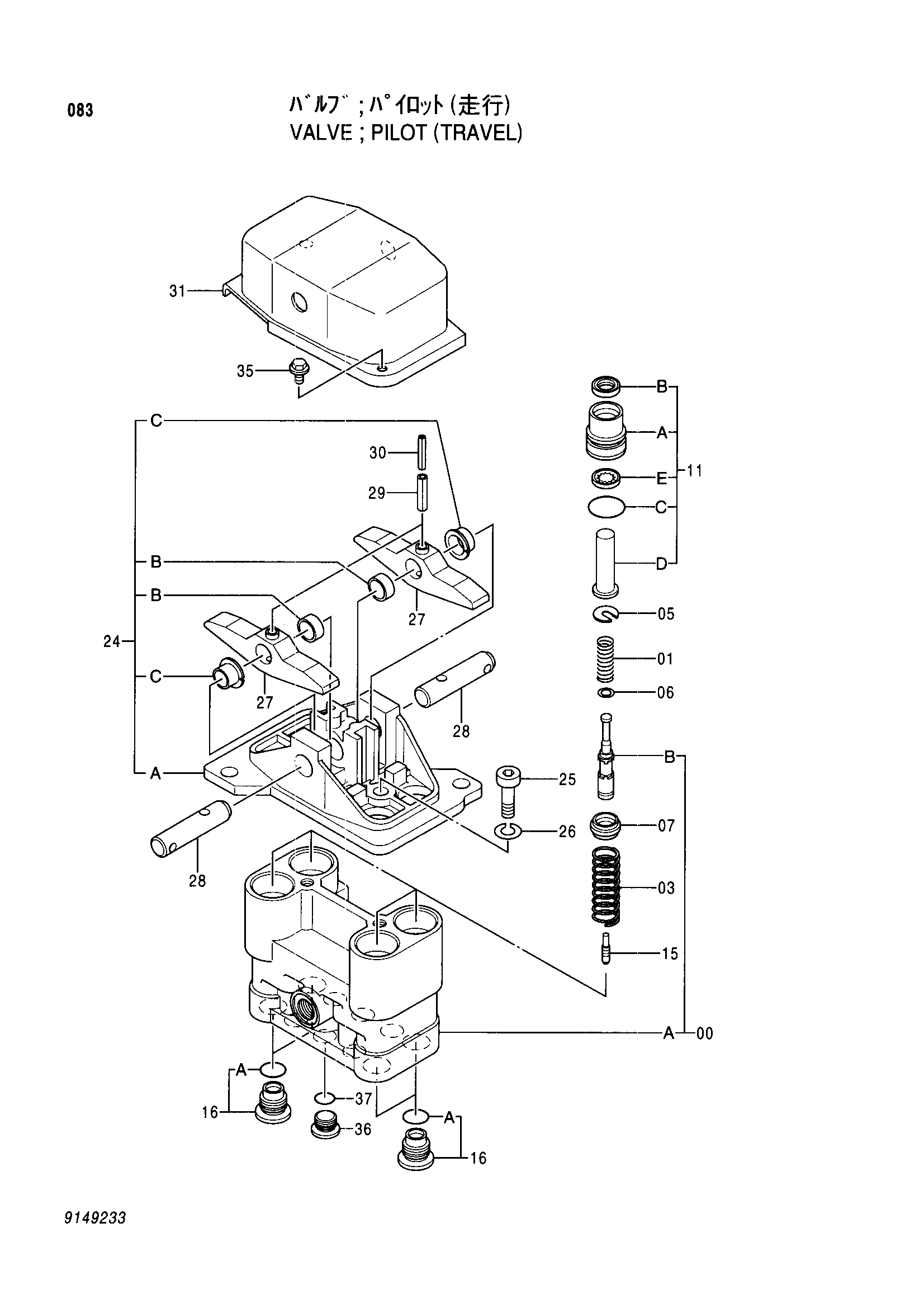

Заводская схема «Пилотный клапан (ход)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9149233 замена: 9149235 | Пилотный клапан | 1 | |
| (9149235) | Пилотный клапан | 1 | |
| 00 | 7024389 | Корпус | 1 |
| 01 | 4203421 | Пружина сжатия | 4 |
| 03 | 4203413 | Пружина сжатия | 4 |
| 05 | 4177777 | Проставка | 4 |
| 06 | 4173208 | Регулировочная шайба | 20 |
| 07 | 4203412 | Направляющая пружины | 4 |
| 11 | 9134018 | Пусхер в сборе | 4 |
| 11A | 3074897 | Втулка | 1 |
| 11B | 4276152 | Масляное уплотнение | 1 |
| 11C | A810025 | Уплотнительное кольцо | 1 |
| 11D | 3051566 | Толкатель | 1 |
| 11E | 4352707 | Кольцо | 1 |
| 15 | 4184929 | Поршень | 4 |
| 16 | 9102507 | Пробка | 4 |
| 16A | 4278942 | Уплотнительное кольцо | 1 |
| 24 | 9101522 | Держатель в сборе | 1 |
| 24A | 2030139 | Держатель | 1 |
| 24B | 4238834 | Втулка | 2 |
| 24C | 4274716 | Втулка | 2 |
| 25 | J781030 | Болт с внутренним шестигранником | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | 3035803 | Кулачок | 2 |
| 28 | 4190983 | Палец | 2 |
| 29 | 4027427 | Пружинный штифт | 2 |
| 30 | 4213419 | Пружинный штифт | 2 |
| 31 | 2031724 | Крышка | 1 |
| 35 | J020612 | Болт с шайбой | 2 |
| 36 | 4208977 | Пробка | 2 |
| 37 | 964255 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
