Пилотный трубопроводы (PTO) — HITACHI EX200-5

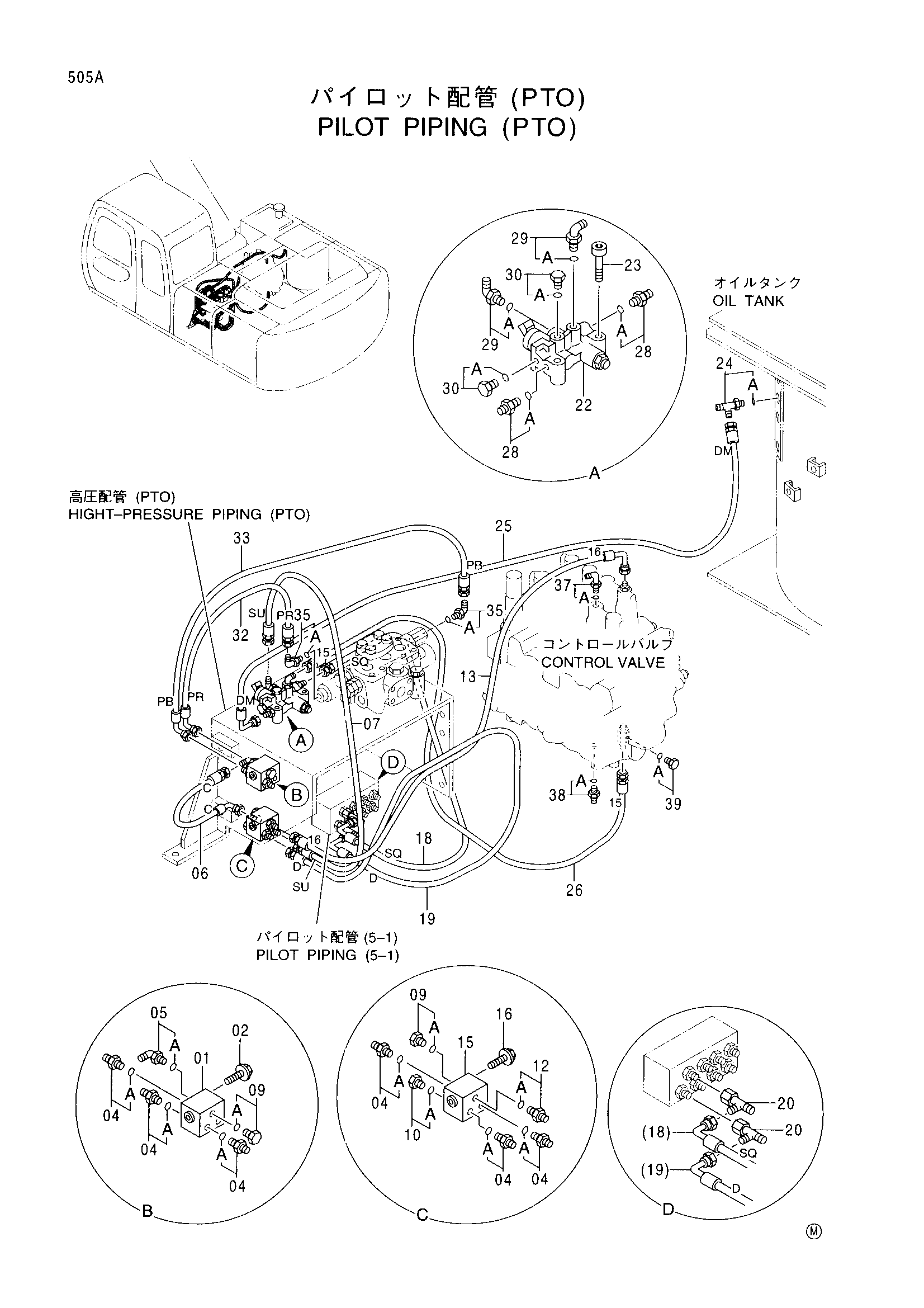

Заводская схема «Пилотный трубопроводы (PTO)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4330230 | Челночный клапан | 1 |
| 02 | J010820 | Болт с шайбой | 2 |
| 04 | 4200466 | Адаптер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4156434 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4369733 | Шланг (C) | 1 |
| 07 | 4369740 | Шланг (SU) | 1 |
| 09 | 4093624 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4092534 | Пробка | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200467 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4369734 | Шланг (16) | 1 |
| 15 | 4330230 | Челночный клапан | 1 |
| 16 | J010820 | Болт с шайбой | 2 |
| 18 | 4369735 | Шланг (SQ) | 1 |
| 19 | 4369736 | Шланг (D) | 1 |
| 20 | 4246672 | Соединительный штуцер | 2 |
| 22 | 4351669 | Электромагнитный клапан | 1 |
| 23 | M341065 | Болт с внутренним шестигранником | 2 |
| 24 | 4205363 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4369737 | Шланг (DM) | 1 |
| 26 | 4369741 | Шланг (15) | 1 |
| 28 | 4200467 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4156434 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4369738 | Шланг (PR) | 1 |
| 33 | 4369739 | Шланг (PB) | 1 |
| 35 | 4154671 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4208913 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4200466 | Адаптер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4092534 | Пробка | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
