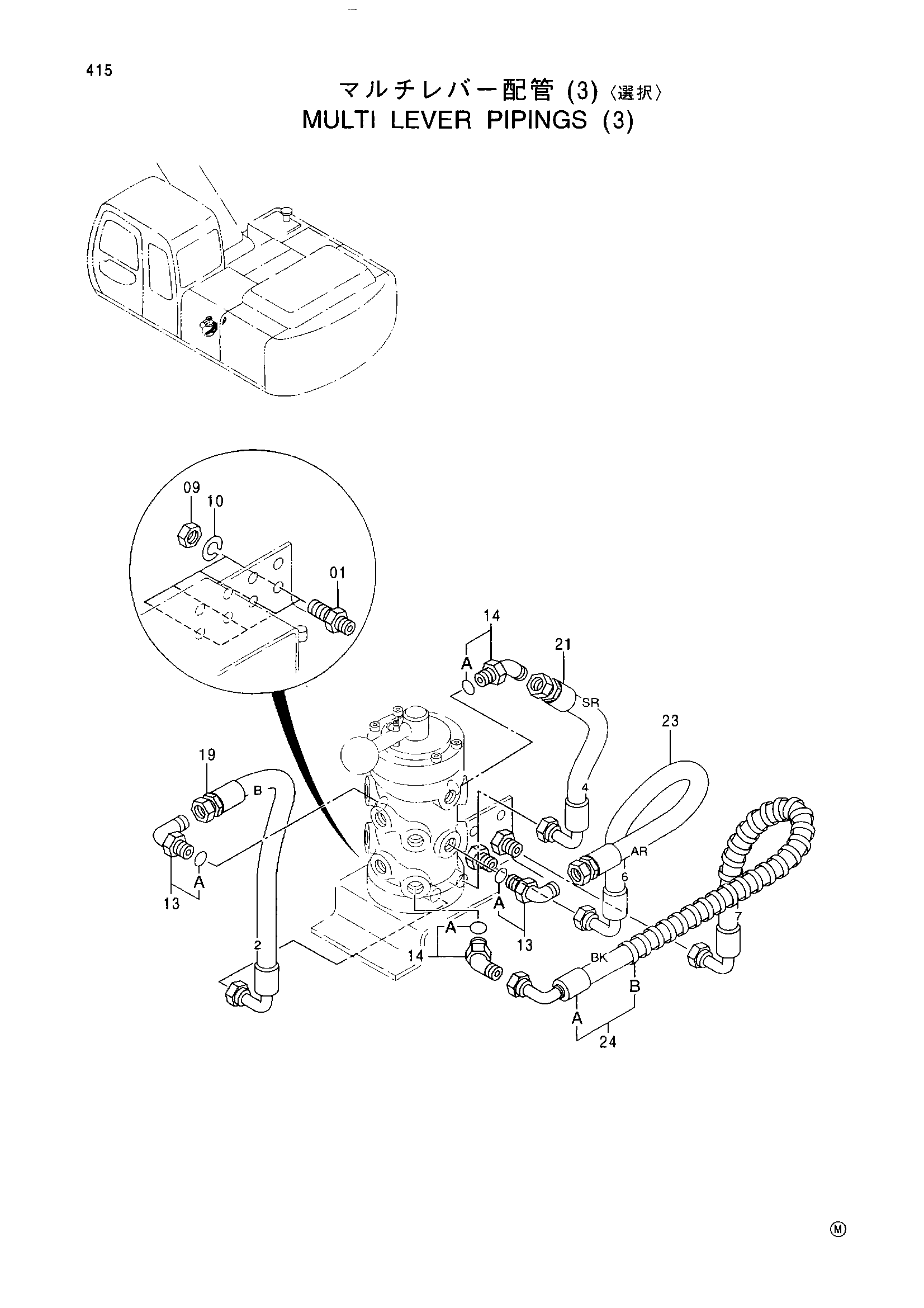

Многофункциональный рычаг трубопроводы (3)<выбор> — HITACHI EX200-5
Заводская схема «Многофункциональный рычаг трубопроводы (3)<выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 4 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 13 | 4154671 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4349816 | Шланг(B, 2) | 1 |
| 21 | 4349818 | Шланг(4, SR) | 1 |
| 23 | 4349820 | Шланг(AR, 6) | 1 |
| 24 | 9140694 | Шланг в сборе | 1 |
| 24A | 4349821 | Шланг(7, BK) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
