Топливоподкачивающий насос <дополнительное оборудование> — HITACHI EX200-5

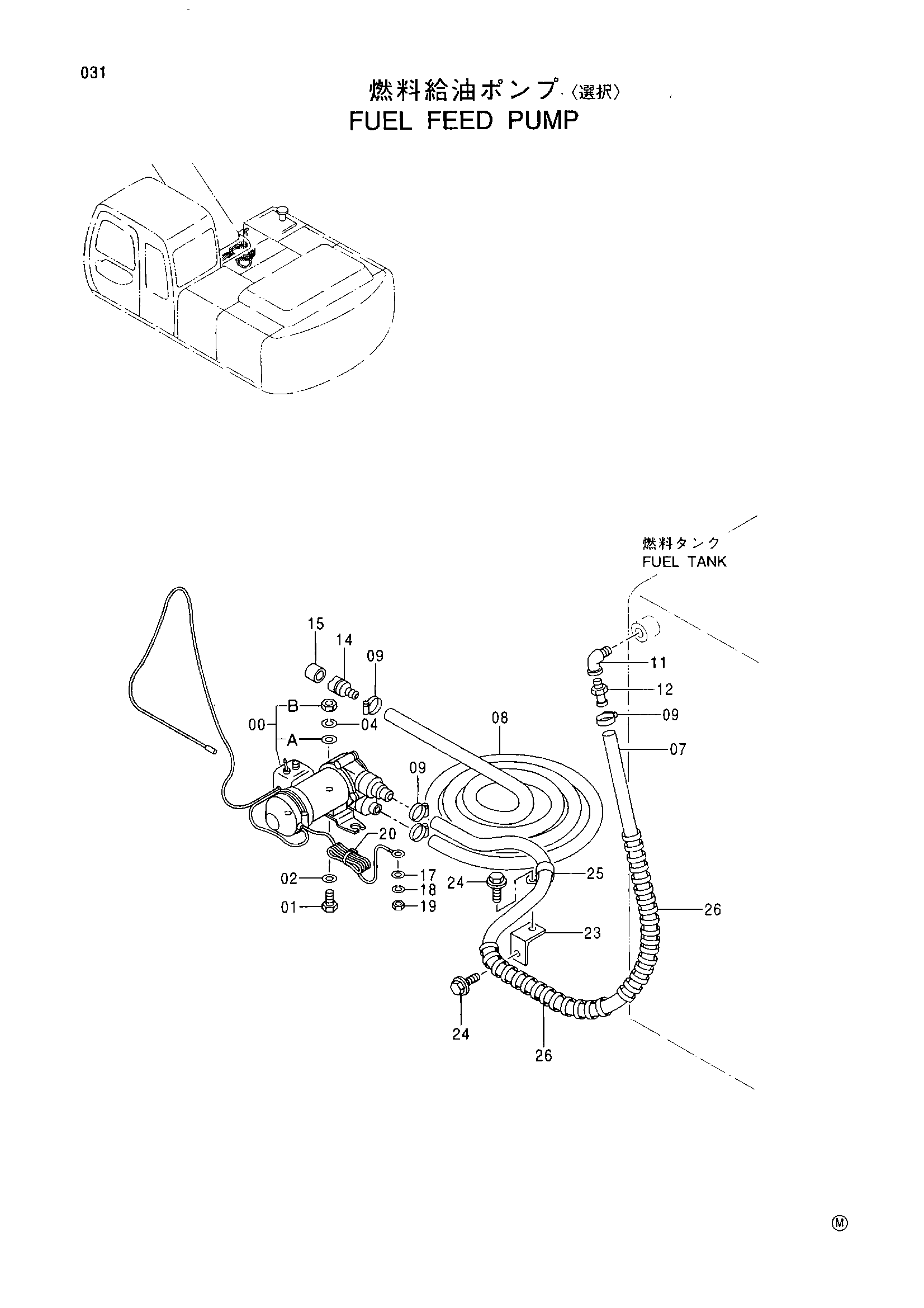

Заводская схема «Топливоподкачивающий насос <дополнительное оборудование>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4291162 | Насос | 1 |
| 00A | 4142952 | Шайба | 3 |
| 00B | M500807 | Гайка | 3 |
| 01 | J900835 | Болт | 3 |
| 02 | A590108 | Шайба | 3 |
| 04 | A590908 | Пружинная шайба | 3 |
| 07 | 4271109 | Шланг | 1 |
| 08 | 4051160 | Шланг | 1 |
| 09 | 4504367 | Зажим шланг | 4 |
| 11 | 94-0632 | Угловой штуцер (100) | 1 |
| 12 | 4004589 | Соединение | 1 |
| 14 | 4103527 | Сетчатый фильтр | 1 |
| 15 | 4507650 | Колпачок | 1 |
| 17 | A590106 | Пружинная шайба | 1 |
| 18 | A590906 | Пружинная шайба | 1 |
| 19 | M500605 | Гайка | 1 |
| 20 | 4259220 | Зажим | 1 |
| 23 | 9743953 | Кронштейн | 1 |
| 24 | J011025 | Болт | 2 |
| 25 | 4192035 | Зажим | 1 |
| 26 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
